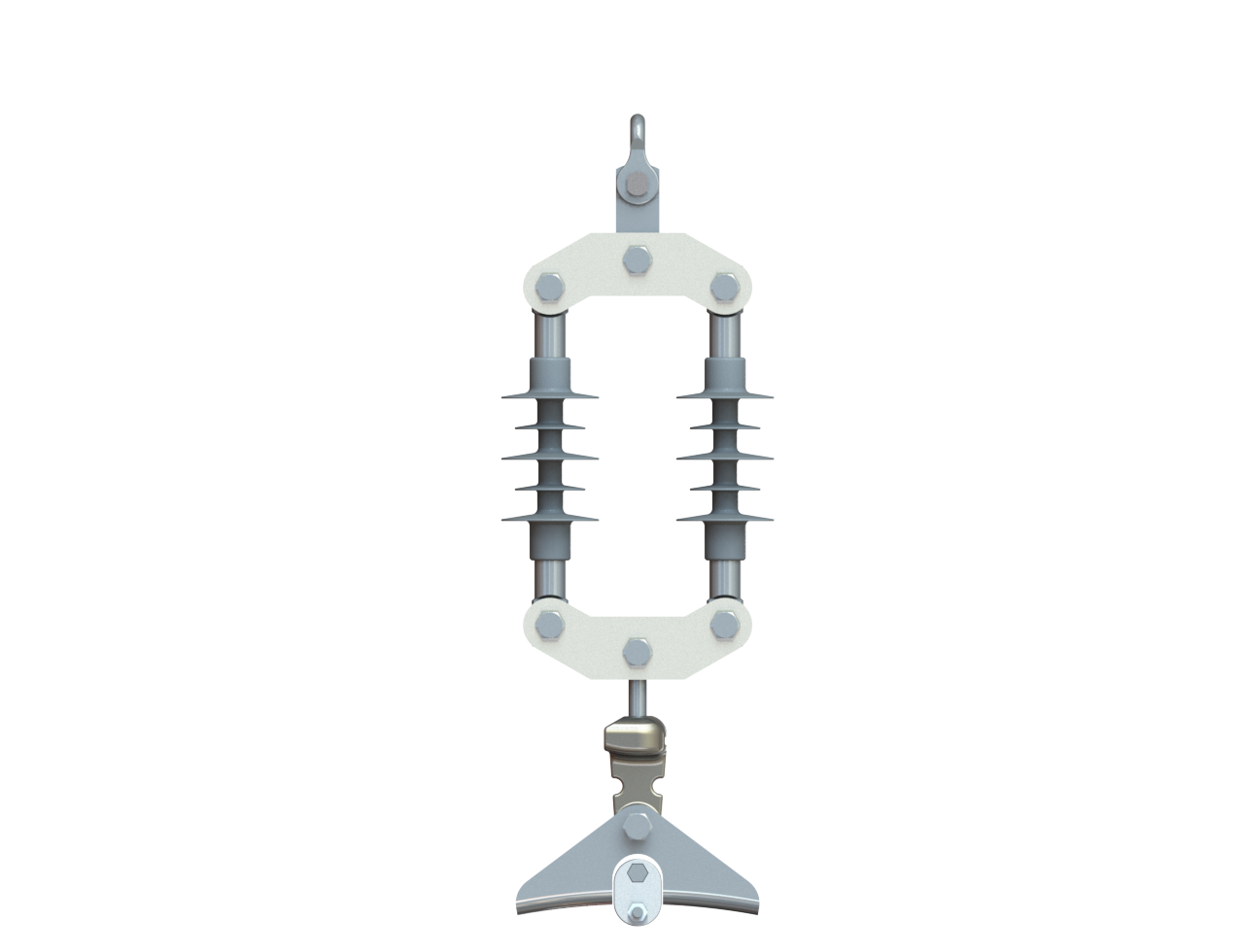

Изолирующие подвески линейные двухцепные с общим креплением цепей к опоре

Изолирующие подвески — конструктивные элементы воздушных линий электропередачи, которые обеспечивают крепление и изоляцию проводов от опор и других элементов линии. Они применяются на высоковольтных линиях для надёжной работы электросетей и предотвращения пробоев и механических повреждений. Предназначения изолирующих подвесок:
1. Предотвращение пробоя между проводами и опорой или другими заземлёнными элементами.
2. Удержание проводов на опорах с учётом их веса, ветровых нагрузок и других внешних воздействий.
3. Снижение радиопомех. Современные подвески разрабатываются с учётом минимизации радиопомех, которые могут возникать из-за коронных разрядов.
4. Повышение надёжности линии. Двухцепные подвески обеспечивают принцип двойного резервирования, что повышает живучесть линии при механических повреждениях.
Изолирующие подвески применяются на ВЛ различного напряжения — от 6 до 750 кВ. Они могут использоваться для крепления как неизолированных, так и изолированных проводов

Условное обозначение подвесок:
ИП – изолирующая подвеска одноцепная;
ИПД – изолирующая подвеска двухцепная с общим креплением цепей к опоре;
ИПРД – изолирующая подвеска двухцепная с раздельным креплением цепей к опоре;
25, 30, 60, 90 – значение нормированной силы при растяжении в кН;
10, 20, 35 – номинальное напряжение в кВ;
А, Б, В – модификации исполнения по типу присоединения к опоре:
А – гнездо сферического соединения
Б – скоба цепного соединения
В, В1, В2, В3 – узел крепления с болтовым закреплением на опоре 2хМ16 (В1 и В3) и 2хМ20 (В2) на расстоянии 80мм и 4хМ16 (В) по вершинам прямоугольника 41х85мм;
К, З, Б, П – вторая буква модификации исполнения по типу присоединения провода к подвеске:
К – натяжной клиновой зажим для проводов 5,6-9,6 мм;
З – натяжной заклинивающийся зажим для проводов 11-17 мм;
Б1 – натяжной болтовой зажим для проводов 11-16 мм;
Б2– натяжной болтовой зажим для проводов 15-22 мм;
П1 – поддерживающий глухой зажим для проводов 6-12 мм;
П2 – поддерживающий глухой зажим для проводов 12-19,6 мм;
Пс – поддерживающий глухой зажим для проводов СИП сечением 50-150 мм2;
2, 3, 4 – степень загрязнения.
