Проходные фарфоровые изоляторы 20 кВ

Проходные фарфоровые изоляторы 20 кВ это высоковольтное оборудование для безопасного проведения токоведущих кабелей шин через заземленные препятствия: перегородки, стены зданий или металлические корпуса электрооборудования.  Обеспечивают изоляцию проводника под высоким напряжением от окружающих конструкций с заземлением. Изоляторы от завода ТАИЗ изготовлены из специальной электротехнической керамики, представляющей собой диэлектрик, выдерживающий значительные электрические и механические нагрузки на срок до 50 лет.

Изделия используются в сетях среднего класса напряжения, где требования к надёжности и стойкости системы особенно высоки.

Особенности оборудования

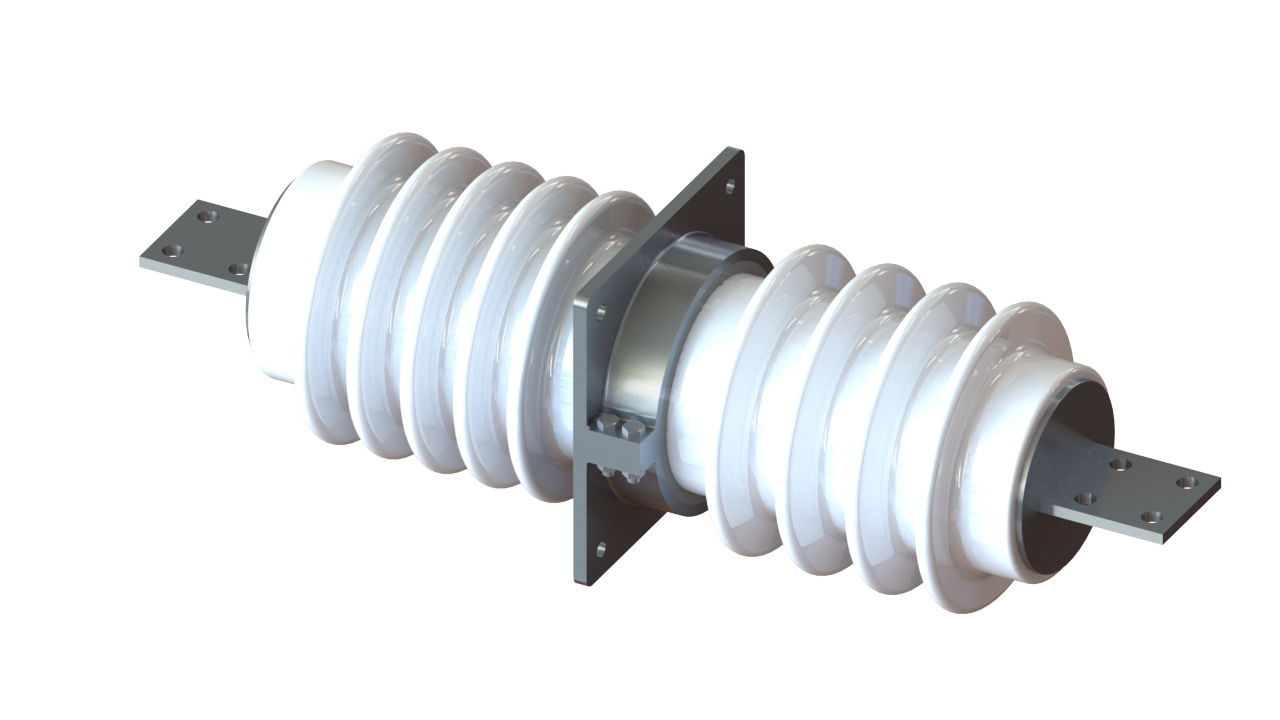

Конструкция данного типа представляет собой полый фарфоровый элемент с ребристой поверхностью, увеличивающей путь утечки тока. Внутри него проходит токоведущая шина, которая закрепляется по краям в металлических колпаках. Для монтажа используется массивный заземляющий фланец.

Ключевыми особенностями конструкции является высокая механическая прочность и значительная пропускная способность по току. Маркировка ИП, ИПУ или ИПТ означает возможность работы в условиях переменного тока промышленной частоты.

Сфера применения

Чаще всего проходные изоляторы применяются в распределительных устройствах электростанции и подстанции напряжением до 20 КВ. Предназначены для выполнения функций изоляции и крепления токоведущих частей внутри закрытых распределительных устройств, а также создание безопасного перехода к открытым распределительным устройствам.

Их можно встретить в узлах соединения силовых трансформаторов, во вводных ячейках комплексных распределительных устройств и высоковольтных проводах.

Если вам необходимо купить качественные изоляторы для проектов модернизации или нового строительства, выбирайте проверенные устройства от компании ТАИЗ. Все наше оборудование соответствует требованиям эксплуатации и обеспечивает долговечную и безопасную работу электротехнических конструкций.
