Подвесной изолятор ЛК 120/220-3 УХЛ1

Изоляторы ЛК предназначены для изоляции и крепления проводов воздушных линий электропередачи
и в распределительных устройствах электростанций и подстанций переменного
тока. Изоляторы изготавливаются в соответствии с ГОСТ 28856-90 "Изоляторы линейные подвесные
стержневые полимерные. Общие технические условия" и ТУ 3494-002-69952820-2009 "Изоляторы линейные
подвесные стержневые полимерные типа ЛК".
Срок эксплуатации - 40 лет. Гарантийный срок - 3 года. Для данных изоляторов характерна высокая стойкость к воздействию атмосферных и промышленных загрязнений, кислот и щелочей, ультрафиолетовому облучению, трекингу, электрической эрозии.
Крепление оконцевателя изолятора со стеклопластиковым стержнем осуществляется путем радиального обжатия в многокулачковой машине.
Такое соединение обладает повышенными механическими характеристиками по сравнению с другими видами соединений. Встроенный в машину ультразвуковой датчик позволяет обнаруживать возникновение разрушения оконцевателя и появление трещин в стержне в процессе обжатия, что исключает дефекты уже на стадии производства.
Конструкция изолятора обеспечивает высокую влагостойкость, благодаря применению следующих конструктивных и технологических решений:
- вулканизации защитной оболочки на изолирующем стержне с заранее обжатыми оконцевателями;
- обливки оконцевателей с применением на них влагозащитных замков.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
ЛК - марка линейных подвесных изоляторов;
120 - минимальная разрушающая сила при растяжении, кН;
220 - номинальное напряжение, кВ;
3 - степень загрязнения по ГОСТ 9920;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150.

МОДИФИКАЦИИ ИЗОЛЯТОРА, КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ИЗОЛЯТОРА, ОБЪЕМ ПРИЕМОСДАТОЧНЫХ ИСПЫТАНИЙ
Комплектность;
Осмотр (внешний вид и маркировка);
Масса, длина изоляционной части, присоединительные размеры, соответствие, расположения арматуры;
Качество и толщина антикоррозионного покрытия арматуры;
Испытательная сила на растяжение в течение 1 мин.;
Испытательное переменное кратковременное напряжение в сухом состоянии;
Разрушающая механическая сила при растяжении;
Определение уровня частичных разрядов;
Стойкость к проникновению воды;
Стойкость к проникновению красящей жидкости;
Адгезия оболочки к изоляционному телу ГОСТ 28856-90, ТУ 3494-002-69952820-2009;
Высокопрочный стеклопластиковый стержень: гидрофобная, трекингостойкая кремнийорганическая оболочка;
антикоррозионное цинковое покрытие оконцевателей наносимое термодиффузионным методом на глубину до 80 мкм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение, кВ..............................................................................................................................................................................................220
Наибольшее рабочее напряжение, кВ................................................................................................................................................................................252
Испытательное напряжение полного
грозового импульса, не менее, кВ.......................................................................................................................................................................................980
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ...............................................220
При удельной поверхностной проводимости слоя загрязнения, мкСм....................................................................................................................20
Минимальная разрушающая сила при растяжении, кН...............................................................................................................................................120
Длина пути утечки не менее, см............................................................................................................................................................................................590

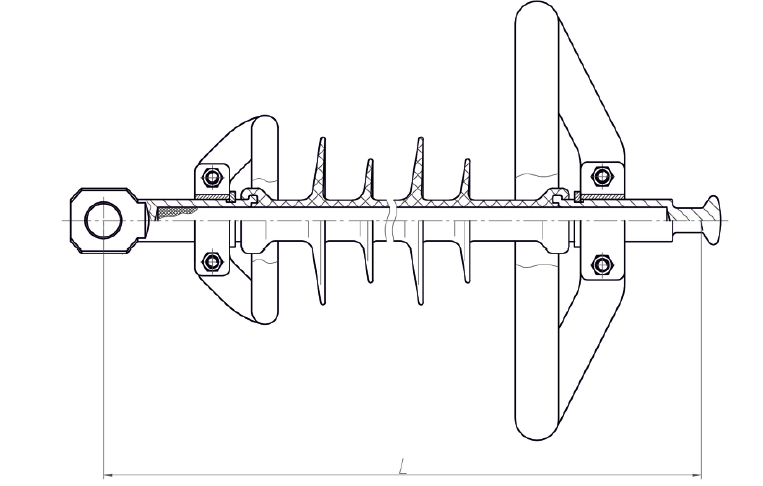

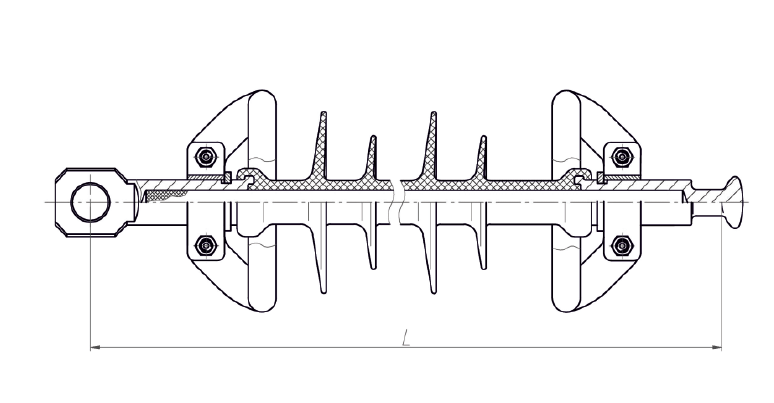

Строительная высота L, мм	Масса, к	Модификация
2264	5,85	А
2261	5,95	Б
2283	6,05	В
2280	6,15	Г

ОБЪЕМ ПРИЕМОСДАТОЧНЫХ ИСПЫТАНИЙ
Комплектность;
Осмотр (внешний вид и маркировка);
Масса, длина изоляционной части, присоединительные размеры, соответствие расположения арматуры;
Качество и толщина антикоррозионного покрытия арматуры;
Испытательная сила на растяжение в течение 1 мин.;
Испытательное переменное кратковременное напряжение в сухом состоянии;
Разрушающая механическая сила при растяжении;
Определение уровня частичных разрядов;
Стойкость к проникновению воды;
Стойкость к проникновению красящей жидкости;
Адгезия оболочки к изоляционному телу ГОСТ 28856-90, ТУ 3494-002-69952820-2009.
