Подвесной изолятор ЛК 120/110-3 УХЛ1
Изоляторы ЛК предназначены для изоляции и крепления проводов воздушных линий электропередачи
и в распределительных устройствах электростанций и подстанций переменного
тока. Изоляторы изготавливаются в соответствии с ГОСТ 28856-90 "Изоляторы линейные подвесные
стержневые полимерные. Общие технические условия" и ТУ 3494-002-69952820-2009 "Изоляторы линейные
подвесные стержневые полимерные типа ЛК".
Срок эксплуатации - 40 лет. Гарантийный срок - 3 года.
Для данных изоляторов характерна высокая стойкость к воздействию атмосферных и промышленных загрязнений, кислот и щелочей, ультрафиолетовому облучению, трекингу, электрической эрозии.
Крепление оконцевателя изолятора со стеклопластиковым стержнем осуществляется путем радиального
обжатия в многокулачковой машине. Такое соединение обладает повышенными механическими
характеристиками по сравнению с другими видами соединений. Встроенный в машину ультразвуковой датчик
позволяет обнаруживать возникновение разрушения оконцевателя и появление трещин в стержне в процессе
обжатия, что исключает дефекты уже на стадии производства.
Конструкция изолятора обеспечивает высокую влагостойкость, благодаря применению следующих
конструктивных и технологических решений:
- вулканизации защитной оболочки на изолирующем стержне с заранее обжатыми оконцевателями;
- обливки оконцевателей с применением на них влагозащитных замков;
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
ЛК - марка линейных подвесных изоляторов;
120 - минимальная разрушающая сила при растяжении, кН;
110 - номинальное напряжение, кВ;
3 - степень загрязнения по ГОСТ 9920;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение, кВ 110;
Наибольшее рабочее напряжение, кВ 126;
Испытательное напряжение полного грозового импульса, не менее, кВ 550;
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ 110;
При удельной поверхностной проводимости слоя загрязнения, мкСм 20;
Минимальная разрушающая сила при растяжении, кН 120;
Длина пути утечки не менее, см 320;

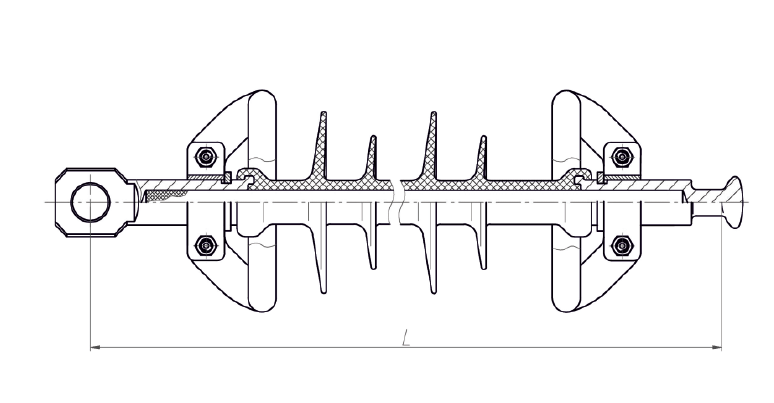

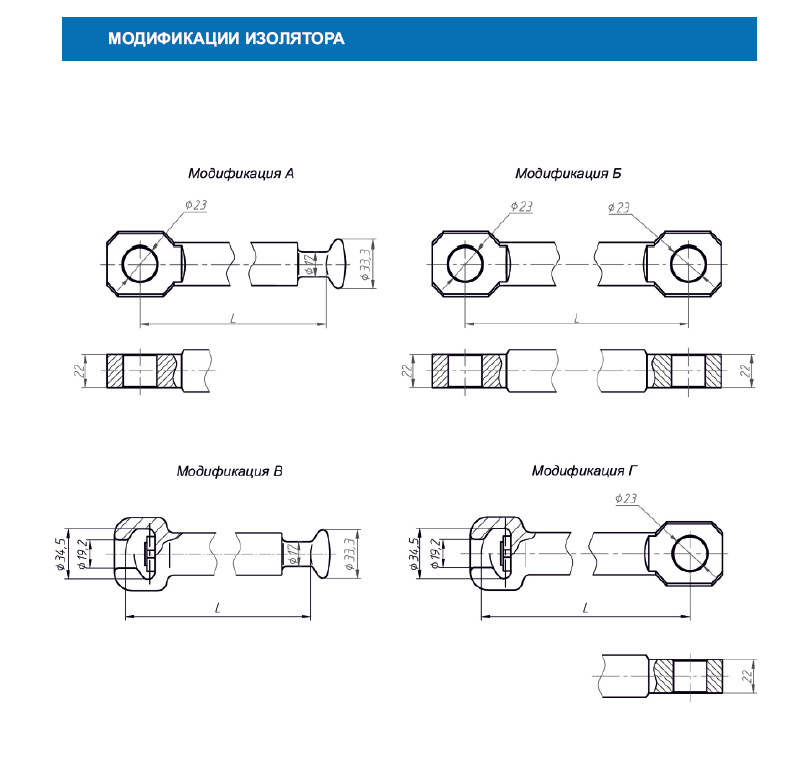

Строительная высота L, мм | Масса, к | Модификация |
---|---|---|
1296 | 3,80 | А |
1306 | 3,90 | Б |
1307 | 4,00 | В |
1317 | 4,10 | Г |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ИЗОЛЯТОРА, ОБЪЕМ ПРИЕМОСДАТОЧНЫХ ИСПЫТАНИЙ
Комплектность;
Осмотр (внешний вид и маркировка);
Масса, длина изоляционной части, присоединительные размеры, соответствие расположения арматуры;
Качество и толщина антикоррозионного покрытия арматуры;
Испытательная сила на растяжение в течение 1 мин.;
Испытательное переменное кратковременное напряжение в сухом состоянии;
Разрушающая механическая сила при растяжении;
Определение уровня частичных разрядов;
Стойкость к проникновению воды;
Стойкость к проникновению красящей жидкости;
Адгезия оболочки к изоляционному телу;
ГОСТ 28856-90, ТУ 3494-002-69952820-200;9
Высокопрочный стеклопластиковый стержень: гидрофобная,трекингостойкая кремнийорганическая оболочка;
Антикоррозионное цинковое покрытие оконцевателей наносимое термодиффузионным методом на глубину до 80 мкм.
