Соединительный зажим для монтажа на торец алюминиевой трубы шины жесткой ошиновки (типа СЗТ7-Ш-ххА)

Зажим предназначен для соединения алюминиевой трубы жесткой ошиновки с выводами аппаратов, расположенными горизонтально.
Зажим имеет гибкую тосовуб связь и подвижное крепление лапки к шине.
Отверстия для крепления к аппаратам прокалываются при монтаже.
Возможно изготовление лапок с отверстиями под ккрепление по заказу.
Условное обозначение
С-соединительный
З-зажим
Т-труба
7-вариант исполнения
Ш-труба
хх-внешний диаметр шины

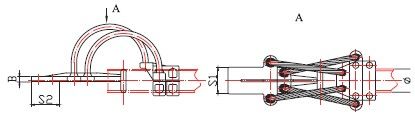

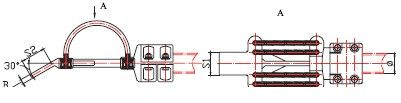

наименование диаметр алюминиевой шины, мм основные размеры (мм) масса, кг
ø s1 s2 b
сзт7-ш-70а 70 70 80 85 16 8,0
сзт7-ш-80а 80 80 80 85 16 9,0
сзт7-ш-90а 90 90 100 105 18 10,0
сзт7-ш-100а 100 100 100 105 18 10,5
сзт7-ш-110а 110 110 100 105 18 11,5
сзт7-ш-120а 120 120 100 105 18 14,5
сзт7-ш-130а 130 130 125 130 20 15,0
сзт7-ш-150а 150 150 125 130 20 18,0
сзт7-ш-170а 170 170 150 160 20 24,0
сзт7-ш-200а 200 200 150 170 25 35,0
сзт7-ш-250а 250 250 150 170 25 39,0
