Соединительный зажим для монтажа на торец алюминиевой трубы шины жесткой ошиновки (типа СЗТ6-Ш)
Зажим предназначен для соединения алюминиевой трубы жесткой ошиновки с выводами аппаратов, расположенными горизонтально.
Зажим имеет гибкую тосовуб связь и подвижное крепление лапки к шине.
Отверстия для крепления к аппаратам прокалываются при монтаже.
Возможно изготовление лапок с отверстиями под ккрепление по заказу.
Условное обозначение С3Т6-ш-хх
С-соединительный
З-зажим
Т-труба
б-вариант исполнения
Ш-труба
хх-внешний диаметр шины

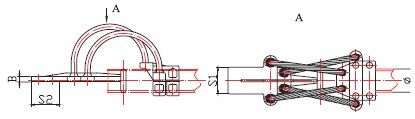

наименование | диаметр алюминиевой шины, мм | основные размеры (мм) | масса, кг | |||
ø | s1 | s2 | b | |||
сзт6-ш-70 | 70/64 | 70 | 80 | 85 | 16 | 8,0 |
сзт6-ш-80 | 80/72 | 80 | 80 | 85 | 16 | 9,0 |
сзт6-ш-90 | 90/80 | 90 | 100 | 105 | 18 | 10,0 |
сзт6-ш-100 | 100/90 | 100 | 100 | 105 | 18 | 10,5 |
сзт6-ш-120 | 120/110 | 120 | 100 | 105 | 18 | 11,5 |
сзт6-ш-130 | 130/116 | 130 | 125 | 130 | 20 | 14,5 |
сзт6-ш-150 | 150/136 | 150 | 125 | 130 | 20 | 15,0 |
сзт6-ш-170 | 170/156 | 170 | 150 | 160 | 22 | 18,0 |
сзт6-ш-200 | 200/180 | 200 | 150 | 170 | 22 | 24,0 |
сзт6-ш-250 | 250/230 | 250 | 150 | 170 | 24 | 35,0 |
