Соединительный зажим для монтажа на торец алюминиевой трубы шины жесткой ошиновки (типа СЗТ6-Ш-ххА)
Зажим предназначен для соединения алюминиевой трубы жесткой ошиновки с выводами аппаратов, расположенными горизонтально.
Зажим имеет гибкую тосовуб связь и подвижное крепление лапки к шине.
Отверстия для крепления к аппаратам прокалываются при монтаже.
Возможно изготовление лапок с отверстиями под ккрепление по заказу.
Условное обозначение
С-соединительный
З-зажим
Т-труба
6-вариант исполнения
Ш-труба
хх-внешний диаметр шины

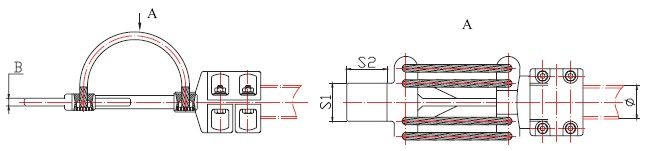

наименование | диаметр алюминиевой шины, мм | основные размеры (мм) | масса, кг | |||
ø | s1 | s2 | b | |||
сзт6-ш-70а | 70 | 70 | 80 | 85 | 16 | 8,0 |
сзт6-ш-80а | 80 | 80 | 80 | 85 | 16 | 9,0 |
сзт6-ш-90а | 90 | 90 | 100 | 105 | 18 | 10,0 |
сзт6-ш-100а | 100 | 100 | 100 | 105 | 18 | 10,5 |
сзт6-ш-110а | 110 | 110 | 100 | 105 | 18 | 11,5 |
сзт6-ш-120а | 120 | 120 | 100 | 105 | 18 | 14,5 |
сзт6-ш-130а | 130 | 130 | 125 | 130 | 20 | 15,0 |
сзт6-ш-150а | 150 | 150 | 125 | 130 | 20 | 18,0 |
сзт6-ш-170а | 170 | 170 | 150 | 160 | 20 | 24,0 |
сзт6-ш-200а | 200 | 200 | 150 | 170 | 25 | 35,0 |
сзт6-ш-250а | 250 | 250 | 150 | 170 | 25 | 39,0 |
