Соединительный зажим для монтажа на торец алюминиевой трубы шины жесткой ошиновки (типа СЗТ5-Ш)

СОЕДИНИТЕЛЬНЫЙ ПЕРЕХОДНОЙ ЗАЖИМ ДЛЯ СОЕДИНЕНИЯ ШИНЫ ТРУБЫ С ПЛОСКОЙ ШИНОЙ (ТИПА СЗТ5-Ш)
Зажим предназначен для соединения алюминиевой трубы жесткой ошиновки с выводами аппаратов, расположенными под углом. Зажим имеет одну гибкую связь и подвижное крепление лапки к шине.
Возможно изготовление зажимов с лапкой, покрытой медью. Необходимые отверстия прокалываются при монтаже или непосредственно указываются в заказе для изготовления на заводе.
Условное обозначение:
СЗТ5-ш-хх
С-соединительный
З-зажим
Т-труба
5-вариант исполнения
Ш-плоская шина
хх-внешний диаметр шины.

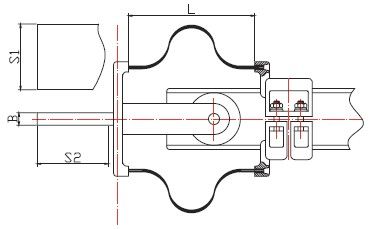

наименование	диаметр алюминиевой шины, мм	основные размеры (мм)				масса, кг
		l	s1	s2	b
сзт5-120	120/110	240	125	130	24
сзт5-130	130/116	240	150	160	24
сзт5-150	150/136	260	150	160	25
