Соединительный переходной зажим для соединения шины трубы с плоской шиной (типа СЗТ1-Ш)

СОЕДИНИТЕЛЬНЫЙ ПЕРЕХОДНОЙ ЗАЖИМ ДЛЯ СОЕДИНЕНИЯ ШИНЫ ТРУБЫ С ПЛОСКОЙ ШИНОЙ (ТИПА СЗТ1-Ш)
Зажим предназначен для соединения алюминиевой трубы жесткой ошиновки с выводами аппаратов, расположенными под углом. Зажим имеет одну гибкую связь и подвижное крепление лапки к шине.
Возможно изготовление зажимов с лапкой, покрытой медью. Необходимые отверстия прокалываются при монтаже или непосредственно указываются в заказе для изготовления на заводе.
Условное обозначение:
СЗТ1-ш-хх
С-соединительный
З-зажим
Т-труба
1-вариант исполнения
Ш-плоская шина
хх-внешний диаметр шины.

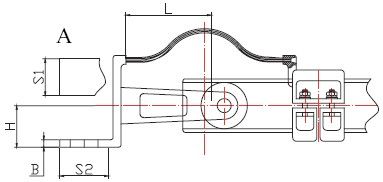

наименование	диаметр алюминиевой шины, мм	основные размеры (мм)					масса, кг
		l	s1	s2	b	h
сзт1-ш-90	90/80	340	80	105	16	90	7,5
сзт1-ш-100	100/90	340	125	135	18	100	9,2
сзт1-ш-90а	100/90	520	100	105	18	100	10,0
сзт1-ш-110	110/100	360	125	130	20	110	11,0
сзт1-ш-120	120/110	360	130	150	20	120	11,5
сзт1-ш-130	130/116	360	150	150	20	130	13,0
сзт1-ш-150	150/136	380	150	150	22	150	15,5
