Соединительный переходной зажим для соединения шины трубы с плоской шиной (типа С3Т2-Ш)

СОЕДИНИТЕЛЬНЫЙ ПЕРЕХОДНОЙ ЗАЖИМ ДЛЯ СОЕДИНЕНИЯ ШИНЫ ТРУБЫ С ПЛОСКОЙ ШИНОЙ (ТИПА СЗТ2-Ш)
Зажим предназначен для соединения алюминиевой трубы жесткой ошиновки с выводами аппаратов, расположенными под углом. Зажим имеет одну гибкую связь и подвижное крепление лапки к шине.
Возможно изготовление зажимов с лапкой, покрытой медью. Необходимые отверстия прокалываются при монтаже или непосредственно указываются в заказе для изготовления на заводе.
Условное обозначение:
СЗТ2-ш-хх
С-соединительный
З-зажим
Т-труба
2-вариант исполнения
Ш-плоская шина
хх-внешний диаметр шины.

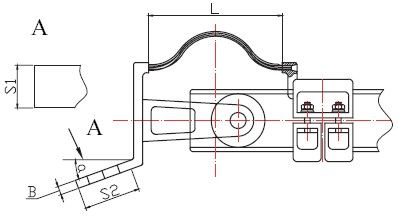

наименование	диаметр алюминиевой шины, мм	основные размеры (мм)					масс, кг
		l	s1	s2	b	α
сзе2-ш-80	80/72	250	80	105	18	указываеься при заказе зажима	7,5
сзе2-ш-90	90/80	250	100	115	18		8,0
сзе2-ш-100	100/90	340	126	126	22		13,5
сзе2-ш-110	110/100	360	130	150	22		14,0
сзе2-ш-120	120/110	360	130	150	22		15,0
сзе2-ш-130	130/116	360	150	165	22		16,5
сзе2-ш-150	150/136	360	150	165	22		17,5
