Подвеска для шины, выполненной в виде трубы (типа ПШТ3)
ПОДВЕСКА ДЛЯ ШИНЫ ВЫПОЛНЕННОЙ В ВИДЕ ТРУБЫ (ТИПА ПШТ3)
Зажим предназначен для подвески алюминиевой трубы шины жесткой ошиновки в тех местах, где невозможна установка шинных опор ШОП. Зажимы ЖОС-5 для больших диаметровалюминиевой трубы с увеличенными токовоыми нагрузками в условиях КЗ. Подвеска производится на полимерных или стеклянных изоляторах с учетом степени загрязненности атмосферы.
Условное обозначение:
ПШТ3-xхx - марка шинной подвески;
П - подвеска;
Ш - шина;
Т - труба;
3 - вариант исполнения;
xхx - диаметр шины.

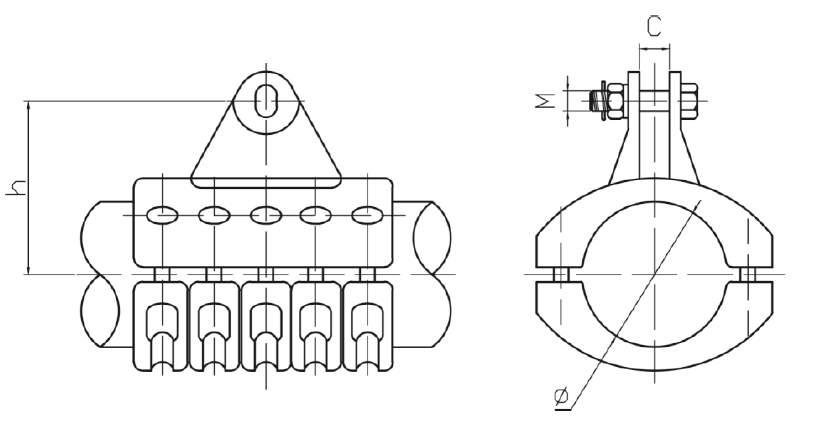

обозначение | размер шины (мм) | основные размеры (мм) | масса, кг | |||
c | h | ø | m | |||
пште3-130 | 130/116 | 27 | 155 | 130 | 18 | 12 |
пште3-150 | 150/136 | 29 | 165 | 150 | 18 | 16,5 |
пште3-170 | 170/156 | 26 | 172 | 170 | 20 | 18 |
пште3-200 | 200/180 | 30 | 185 | 225 | 24 | 22 |
пште3-250 | 250/230 | 30 | 216 | 250 | 24 | 29 |
