Подвеска для шины, выполненной в виде трубы (типа ПШТ)
ПОДВЕСКА ДЛЯ ШИНЫ, ВЫПОЛНЕННОЙ В ВИДЕ ТРУБЫ (ТИПА ПШТ)

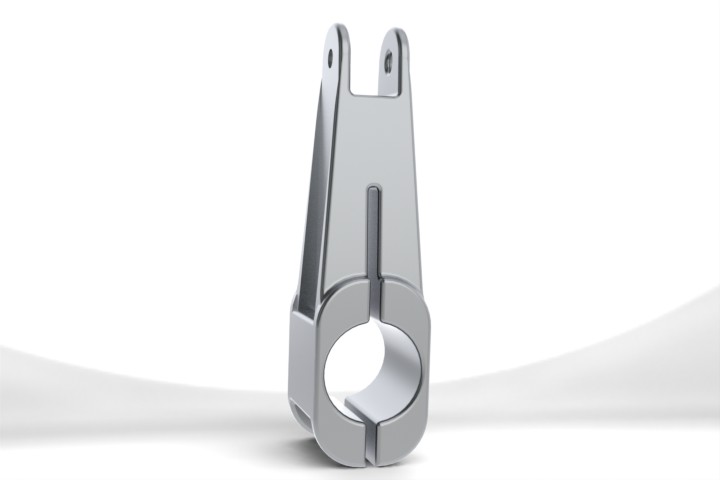

Зажим предназначен для подвески алюминиевой трубы шины жесткой ошиновки в тех местах где невозможна установка шинных опор. Подвеска производится на полимерных или стеклянных изоляторах с учетом степени загрязненности атмосферы. Соединительное звено зажима соответствует оконцевателю изоляторов или проушине стандартного типоразмера ушек У1-7-16, У1-12-16, У1-16-20, У1-21-24.
Условное обозначение:
ПШТ-xx- марка шинной подвески;
П - подвеска;
Ш - шина;
Т - труба;
xx - диаметр шины.

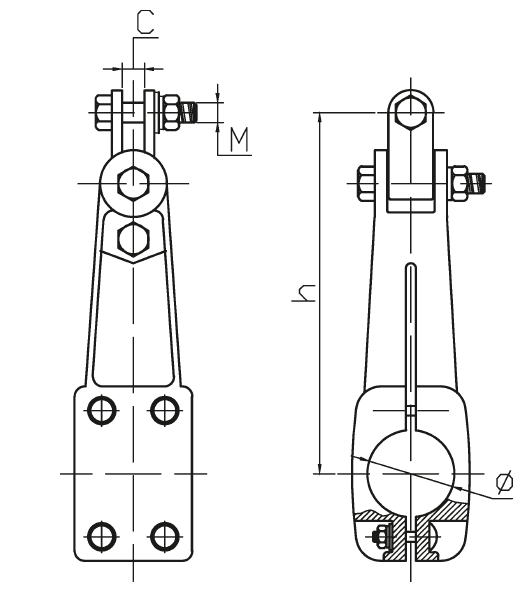

обозначение | размер шины (мм) | основные размеры (мм) | масса, кг | |||
c | m | h | ø | |||
пшт-70 | 70 | 18 | 16 | 290 | 70 | 3,0 |
пшт-80 | 80 | 18 | 16 | 300 | 80 | 6,0 |
пшт-90 | 90 | 18 | 16 | 310 | 90 | 6,5 |
пшт-100 | 100 | 20 | 16 | 340 | 100 | 7,5 |
пшт-120 | 120 | 20 | 18 | 380 | 120 | 10,5 |
пшт-130 | 130 | 20 | 18 | 400 | 130 | 13,5 |
пшт-150 | 150 | 20 | 20 | 410 | 150 | 16,5 |
пшт-170 | 170 | 22 | 20 | 440 | 170 | 20 |
пшт-200 | 200 | 24 | 22 | 450 | 200 | 22,5 |
пшт-250 | 250 | 26 | 24 | 470 | 250 | 24,8 |
