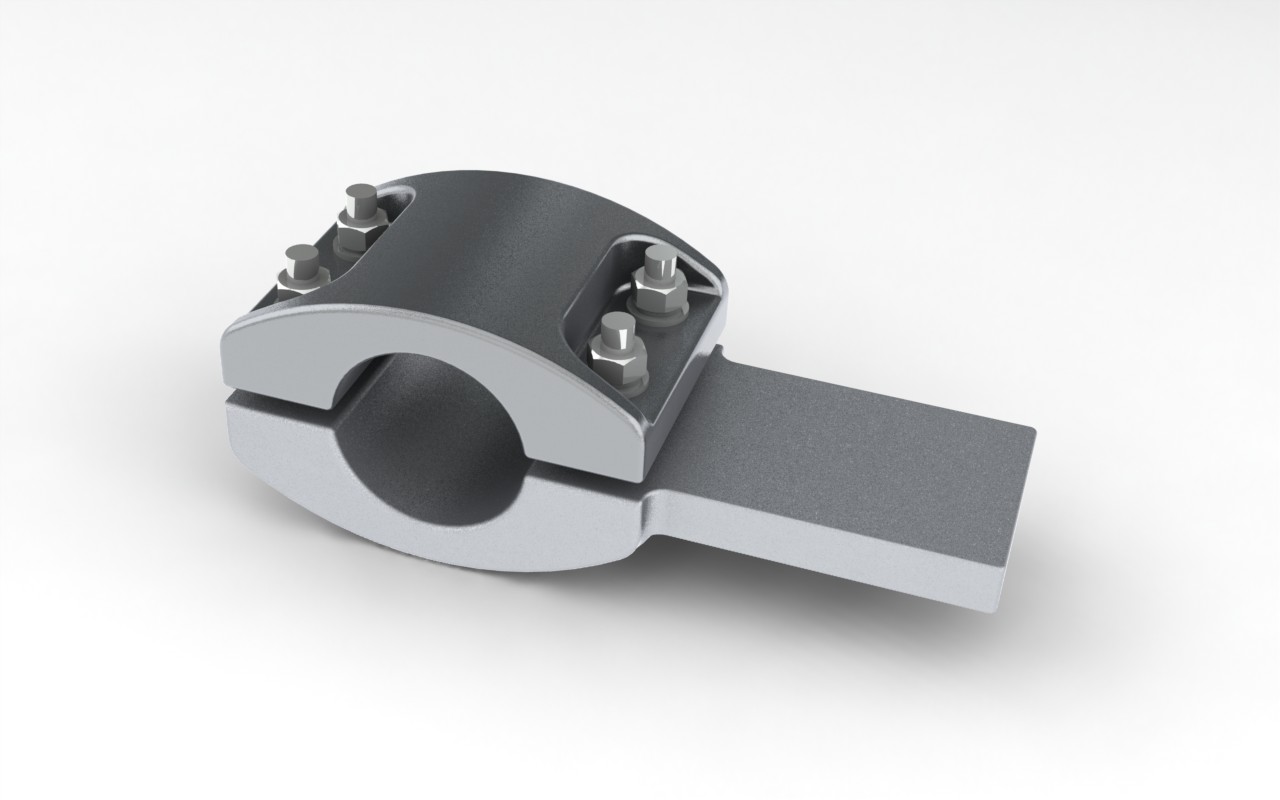

ОТВЕТВИТЕЛЬНЫЙ РАЗЪЕМНЫЙ ЗАЖИМ ДЛЯ ПРИСОЕДИНЕНИЯ ПЛОСКОЙ ШИНЫ ОТВЕТВЛЕНИЯ К ШИННОЙ МАГИСТРАЛИ В ВИДЕ ТРУБЫ (ТИПА ОЗТ-Ш-3)
Зажим предназначен для подвески алюминиевой трубы шины жесткой ошиновки в тех местах, где невозможна установка шинных опор. Зажимы для больших диаметров подвешиваются на V-образных гирляндах для фиксации шины вдоль оси. Подвеска производится на полимерных или стеклянных изоляторах с учетом степени загрязненности атмосферы.
Условное обозначение:
ОЗТ-Ш-3-xx - марка ответвительного зажима;
О - ответвительный;
З - зажим;
Т - шинная магистраль в виде трубы;
Ш- плоская шина;
3 - вариант исполнения;
xx - внешний диаметр шины.

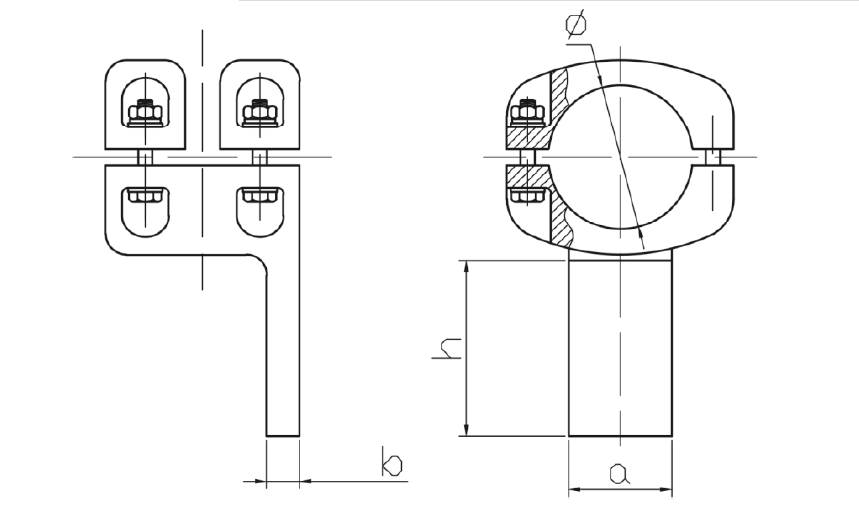

обозначение	размер шины (мм)	основные размеры (мм)				масса, кг
		ø	a	h	b
озт-ш-3-50	50/44	70	50	85	16	2,0
озт-ш-3-60	60/54	80	80	100	16	2,3
озт-ш-3-70	70/64	70	80	100	16	2,5
озт-ш-3-80	80/72	80	80	100	16	2,7
озт-ш-3-90	90/80	90	100	125	18	3,3
озт-ш-3-100	100/90	100	100	125	18	3,8
озт-ш-3-110	110/100	110	100	125	18	5,2
озт-ш-3-120	120/110	120	100	125	18	5,4
озт-ш-3-130	130/116	130	125	150	20	6,7
озт-ш-3-150	150/136	150	125	150	20	8,0
озт-ш-3-170	170/156	170	150	180	22	10,5
озт-ш-3-200	200/180	200	150	200	22	16,0
озт-ш-3-250	250/230	250	150	200	24	22,0
