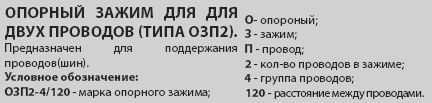

Опорный зажим для двух проводов (типа ОЗП2)
ширина опоры | провода по гост839-80, марок | основныеразмеры, мм | диаметрпроводов, мм | масса кг | |||

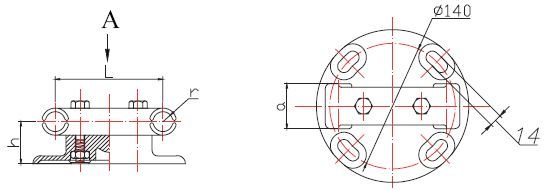

а, акп | ас, аскс, аскп, аск | l | r | h | |||
номинальное сечение провода, мм2 | |||||||
озп2-3/60 | 185; 240; 300 | 185/24; 185/29; 205/27; 240/32; 240/39; | 60 | 11 | 30 | 17,5-22,1 | 1,0 |
озп2-4/60 | 350; 400; 450; 500 | 300/39; 300/48; 300/30; 330/43; 400/51; 450/56; 500/27; | 60 | 14 | 33 | 24,0-29,4 | 1,1 |
озп2-5/60 | 550; 600; 650; 700; 750 | 500/26; 500/64; 550/71; 600/72; 650/79; 700/86 | 60 | 17 | 36 | 30,026,2 | 1,2 |
озп2-3/120 | 185; 240; 300 | 185/24; 185/29; 205/27; 240/32; 240/39; | 120 | 11 | 30 | 17,5-22,1 | 1,5 |
озп2-4/120 | 350; 400; 450; 500 | 300/39; 300/48; 300/30; 330/43; 400/51; 450/56; 500/27; | 120 | 14 | 33 | 24,0-29,4 | 1,6 |
озп2-5/120 | 550; 600; 650; 700; 750 | 500/26; 500/64; 550/71; 600/72; 650/79; 700/86 | 120 | 17 | 36 | 30,026,2 | 1,7 |
озп2-3/200 | 185; 240; 300 | 185/24; 185/29; 205/27; 240/32; 240/39; | 200 | 11 | 30 | 17,5-22,1 | 1,9 |
озп2-4/200 | 350; 400; 450; 500 | 300/39; 300/48; 300/30; 330/43; 400/51; 450/56; 500/27; | 200 | 14 | 33 | >24,0-29,4 | 2,0 |
озп2-5/200 | 550; 600; 650; 700; 750 | 500/26; 500/64; 550/71; 600/72; 650/79; 700/86 | 200 | 17 | 36 | 30,026,2 | 2,1 |
озп2-3/400 | 185; 240; 300 | 185/24; 185/29; 205/27; 240/32; 240/39; | 400 | 11 | 30 | 17,5-22,1 | 2,3 |
озп2-4/400 | 350; 400; 450; 500 | 300/39; 300/48; 300/30; 330/43; 400/51; 450/56; 500/27; | 200 | 14 | 33 | 24,0-29,4 | 2,4 |
озп2-5/400 | 550; 600; 650; 700; 750 | 500/26; 500/64; 550/71; 600/72; 650/79; 700/86 | 200 | 17 | 36 | 30,026,2 | 2,5 |
