Концевая монтажная заглушка (типа КЗП1)

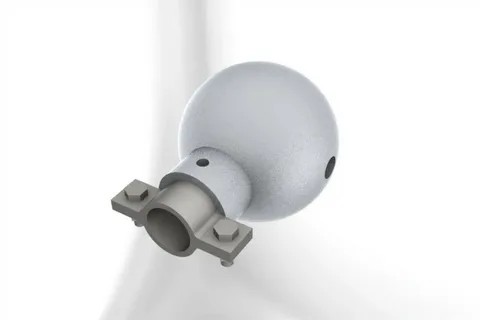

КОНЦЕВАЯ МОНТАЖНАЯ ЗАГЛУШКА (ТИПА КЗП1)
Концевая заглушка предназначена для монтажа на торец алюминиевого провода. Применяется при низком и среднем напряжении.
Условное обозначение:
КЗП1-xx - марка концевой заглушки;
К - концевой;
З - зажим;
П - провод;
1 - вариант исполнения;
xx - внешний диаметр шины.

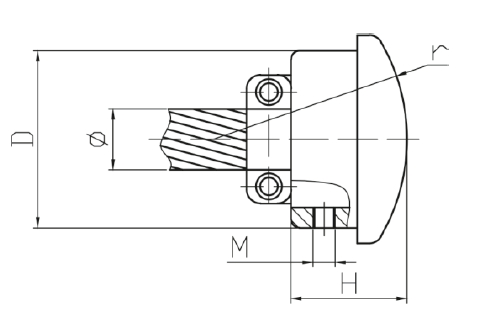

обозначение | диаметр алюм. шины (мм) | основные размеры (мм) | масса, кг | ||||
d | m | r | h | ø | |||
кзп1-70 | 70/64 | 64 | 8 | 70 | 42 | 22 | 0.7 |
кзп1-80 | 80/72 | 72 | 8 | 70 | 50 | 22 | 0.7 |
кзп1-90 | 90/80 | 80 | 8 | 80 | 60 | 25 | 0.8 |
кзп1-100 | 100/90 | 90 | 8 | 90 | 60 | 25 | 1.1 |
кзп1-110 | 110/100 | 99 | 10 | 100 | 60 | 31 | 1.2 |
кзп1-120 | 120/110 | 110 | 10 | 120 | 65 | 31 | 1.2 |
кзп1-130 | 130/116 | 116 | 10 | 120 | 65 | 31 | 1.3 |
кзп1-150 | 150/136 | 136 | 10 | 150 | 70 | 35 | 1.6 |
кзп1-170 | 170/156 | 156 | 10 | 160 | 80 | 35 | 2.1 |
кзп1-200 | 200/180 | 179 | 12 | 170 | 85 | 35 | 2.7 |
кзп1-250 | 250/230 | 229 | 12 | 180 | 85 | 35 | 3.3 |
