Многочастотные гасители вибрации типа ГВ-(П)-ХХХХ-XX

Назначение

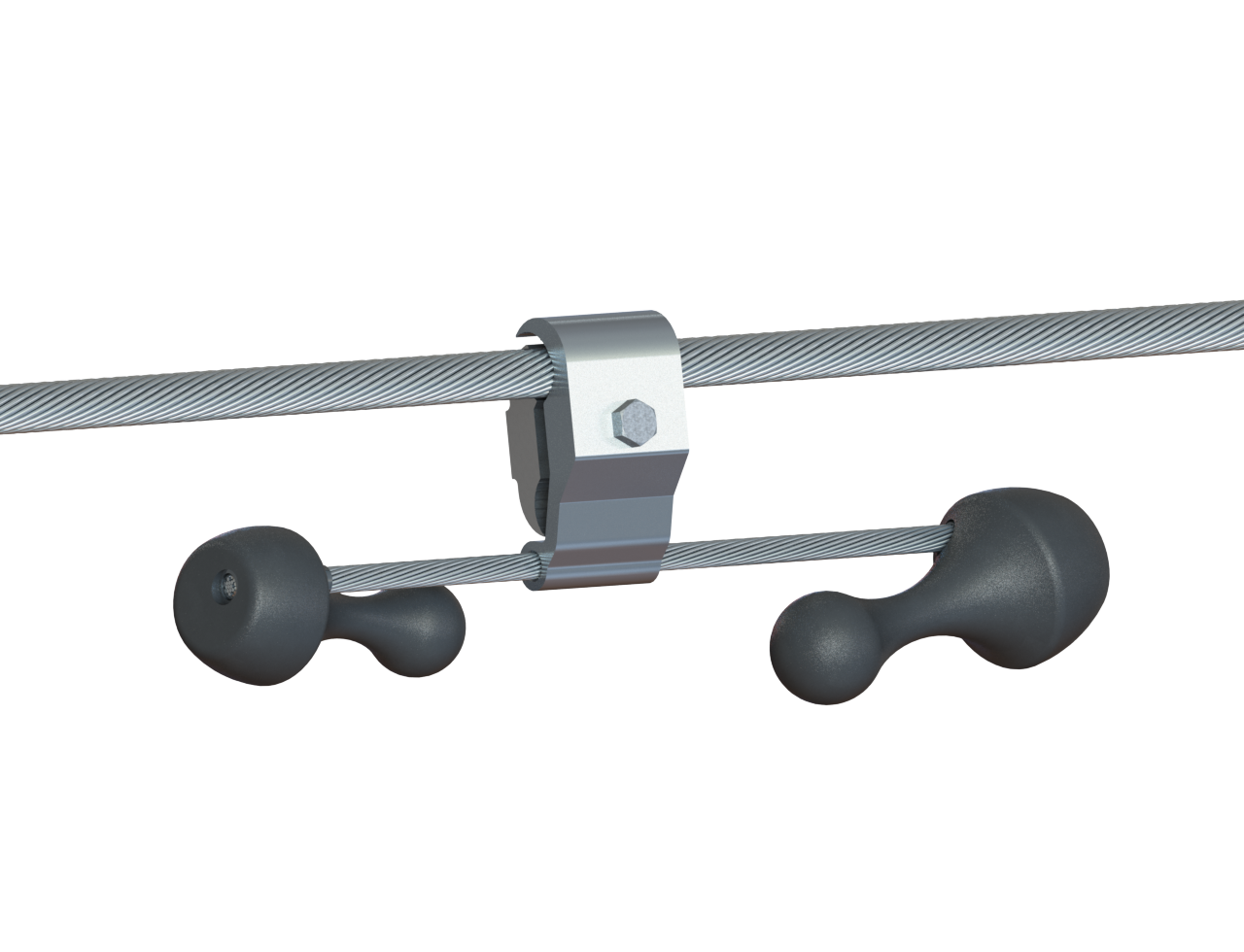

Гаситель вибрации является основным средством гашения эоловой вибрации в воздушных линиях электропередачи и волоконно-оптических линиях связи. Гасители вибрации предложенного типа, то есть гасители Стокбриджа, действуют по принципу противодействия или поглощения энергии колебаний провода (троса, кабеля) и теплового рассеяния ее за счет интенсивного трения между собой проволок упругого демпферного элемента (троса). При этом эффективность гасителя вибрации определяется его амплитудно-частотными характеристиками (АЧХ), которые снимаются и исследуются с целью изучения свойств гасителей на специальных автоматизированных испытательных комплексах (вибростендах), позволяющих снимать и исследовать динамические характеристики гасителей, а также измерять их жесткостные и диссипативные свойства. В гасителе удалось достичь более высоких жесткостных и диссипативных свойств упругого демпферного элемента (троса), а именно его изгибную, торсионную жесткость и площадь петель гистерезиса, которые определяют диссипативные свойства упругого демпферного элемента (троса), а, стало быть, и гасителя в целом. Получая зависимость силы от перемещения для каждой амплитуды (петлю гистерезиса), определяют коэффициент пропорциональности между ними — жесткость упругого демпферного элемента (троса).

Испытания заявляемого гасителя вибрации на автоматизированном испытательном вибростенде ТАИЗ (Тульского Арматурно-Изоляторного Завода) показали его высокие эксплуатационные характеристики и гаситель рекомендован к широкому применению на воздушных линиях электропередачи и волоконно-оптических линиях связи.

Условное обозначение:

ГВ-(П)-1-2-3-4-ХХ
ГВ - многочастотый гаситель вибрации
(П) - протектор защитный спиральный
1 - масса груза, кг
2 - длина гасителя, мм
3 - диаметр троса, мм
4 - посадочный диаметр плашки, мм
ХХ - модификация

Заказать

Таблица размеров

Первая цифра	Масса груза, кг	Вторая цифра	Длина гасителя L, мм	Третья цифра	Диаметр троса D, мм	Четвертая цифра	Посадочный диаметр зажима, мм
2	0,6	1	250	2	9,1	1	9,0-15,0
3	0,8	2	300	3	11	2	15,0-21,0
4	1,6	3	350	4	13	3	21,0-30,0
5	2,4	4	400	- - - - - -	- - - - - -	4	25,0-38,0
6	3,2	5	450			- - - - -	- - - - -
7	4	6	500
- - -	- - -	7	550
		8	600
		9	650

ГВ-(П)-2222-02	ГВ-(П)-2222-02М	ГВ-(П)-2222-04	Г+I1:K76М
ГВ-(П)-2223-02	ГВ-(П)-2223-02М	ГВ-(П)-2223-04	ГВ-(П)-2223-04М
ГВ-(П)-2322-02	ГВ-(П)-2322-02М	ГВ-(П)-2322-04	ГВ-(П)-2322-04М
ГВ-(П)-2323-02	ГВ-(П)-2323-02М	ГВ-(П)-2323-04	ГВ-(П)-2323-04М
ГВ-(П)-2422-02	ГВ-(П)-2422-02М	ГВ-(П)-2422-04	ГВ-(П)-2422-04М
ГВ-(П)-2423-02	ГВ-(П)-2423-02М	ГВ-(П)-2423-04	ГВ-(П)-2423-04М
ГВ-(П)-3222-02	ГВ-(П)-3222-02М	ГВ-(П)-3222-04	ГВ-(П)-3222-04М
ГВ-(П)-3223-02	ГВ-(П)-3223-02М	ГВ-(П)-3223-04	ГВ-(П)-3223-04М
ГВ-(П)-3322-02	ГВ-(П)-3322-02М	ГВ-(П)-3322-04	ГВ-(П)-3322-04М
ГВ-(П)-3323-02	ГВ-(П)-3323-02М	ГВ-(П)-3323-04	ГВ-(П)-3323-04М
ГВ-(П)-3422-02	ГВ-(П)-3422-02М	ГВ-(П)-3422-04	ГВ-(П)-3422-04М
ГВ-(П)-3423-02	ГВ-(П)-3423-02М	ГВ-(П)-3423-04	ГВ-(П)-3423-04М
ГВ-(П)-4332-02	ГВ-(П)-4332-02М	ГВ-(П)-4332-04	ГВ-(П)-4332-04М
ГВ-(П)-4333-02	ГВ-(П)-4333-02М	ГВ-(П)-4333-04	ГВ-(П)-4333-04М
ГВ-(П)-4334-02	ГВ-(П)-4334-02М	ГВ-(П)-4334-04	ГВ-(П)-4334-04М
ГВ-(П)-4335-02	ГВ-(П)-4335-02М	ГВ-(П)-4335-04	ГВ-(П)-4335-04М
ГВ-(П)-4342-02	ГВ-(П)-4342-02М	ГВ-(П)-4342-04	ГВ-(П)-4342-04М
ГВ-(П)-4343-02	ГВ-(П)-4343-02М	ГВ-(П)-4343-04	ГВ-(П)-4343-04М
ГВ-(П)-4344-02	ГВ-(П)-4344-02М	ГВ-(П)-4344-04	ГВ-(П)-4344-04М
ГВ-(П)-4345-02	ГВ-(П)-4345-02М	ГВ-(П)-4345-04	ГВ-(П)-4345-04М
ГВ-(П)-4432-02	ГВ-(П)-4432-02М	ГВ-(П)-4432-04	ГВ-(П)-4432-04М
ГВ-(П)-4433-02	ГВ-(П)-4433-02М	ГВ-(П)-4433-04	ГВ-(П)-4433-04М
ГВ-(П)-4434-02	ГВ-(П)-4434-02М	ГВ-(П)-4434-04	ГВ-(П)-4434-04М
ГВ-(П)-4435-02	ГВ-(П)-4435-02М	ГВ-(П)-4435-04	ГВ-(П)-4435-04М
ГВ-(П)-4442-02	ГВ-(П)-4442-02М	ГВ-(П)-4442-04	ГВ-(П)-4442-04М
ГВ-(П)-4443-02	ГВ-(П)-4443-02М	ГВ-(П)-4443-04	ГВ-(П)-4443-04М
ГВ-(П)-4444-02	ГВ-(П)-4444-02М	ГВ-(П)-4444-04	ГВ-(П)-4444-04М
ГВ-(П)-4445-02	ГВ-(П)-4445-02М	ГВ-(П)-4445-04	ГВ-(П)-4445-04М
ГВ-(П)-4532-02	ГВ-(П)-4532-02М	ГВ-(П)-4532-04	ГВ-(П)-4532-04М
ГВ-(П)-4533-02	ГВ-(П)-4533-02М	ГВ-(П)-4533-04	ГВ-(П)-4533-04М
ГВ-(П)-4534-02	ГВ-(П)-4534-02М	ГВ-(П)-4534-04	ГВ-(П)-4534-04М
ГВ-(П)-4535-02	ГВ-(П)-4535-02М	ГВ-(П)-4535-04	ГВ-(П)-4535-04М
ГВ-(П)-4542-02	ГВ-(П)-4542-02М	ГВ-(П)-4542-04	ГВ-(П)-4542-04М
ГВ-(П)-4543-02	ГВ-(П)-4543-02М	ГВ-(П)-4543-04	ГВ-(П)-4543-04М
ГВ-(П)-4544-02	ГВ-(П)-4544-02М	ГВ-(П)-4544-04	ГВ-(П)-4544-04М
ГВ-(П)-4545-02	ГВ-(П)-4545-02М	ГВ-(П)-4545-04	ГВ-(П)-4545-04М
ГВ-(П)-4632-02	ГВ-(П)-4632-02М	ГВ-(П)-4632-04	ГВ-(П)-4632-04М
ГВ-(П)-4633-02	ГВ-(П)-4633-02М	ГВ-(П)-4633-04	ГВ-(П)-4633-04М
ГВ-(П)-4634-02	ГВ-(П)-4634-02М	ГВ-(П)-4634-04	ГВ-(П)-4634-04М
ГВ-(П)-4635-02	ГВ-(П)-4635-02М	ГВ-(П)-4635-04	ГВ-(П)-4635-04М
ГВ-(П)-4642-02	ГВ-(П)-4642-02М	ГВ-(П)-4642-04	ГВ-(П)-4642-04М
ГВ-(П)-4643-02	ГВ-(П)-4643-02М	ГВ-(П)-4643-04	ГВ-(П)-4643-04М
ГВ-(П)-4644-02	ГВ-(П)-4644-02М	ГВ-(П)-4644-04	ГВ-(П)-4644-04М
ГВ-(П)-4645-02	ГВ-(П)-4645-02М	ГВ-(П)-4645-04	ГВ-(П)-4645-04М
ГВ-(П)-5433-02	ГВ-(П)-5433-02М	ГВ-(П)-5433-04	ГВ-(П)-5433-04М
ГВ-(П)-5434-02	ГВ-(П)-5434-02М	ГВ-(П)-5434-04	ГВ-(П)-5434-04М
ГВ-(П)-5432-02	ГВ-(П)-5432-02М	ГВ-(П)-5432-04	ГВ-(П)-5432-04М
ГВ-(П)-5443-02	ГВ-(П)-5443-02М	ГВ-(П)-5443-04	ГВ-(П)-5443-04М
ГВ-(П)-5444-02	ГВ-(П)-5444-02М	ГВ-(П)-5444-04	ГВ-(П)-5444-04М
ГВ-(П)-5445-02	ГВ-(П)-5445-02М	ГВ-(П)-5445-04	ГВ-(П)-5445-04М
ГВ-(П)-5533-02	ГВ-(П)-5533-02М	ГВ-(П)-5533-04	ГВ-(П)-5533-04М
ГВ-(П)-5534-02	ГВ-(П)-5534-02М	ГВ-(П)-5534-04	ГВ-(П)-5534-04М
ГВ-(П)-5532-02	ГВ-(П)-5532-02М	ГВ-(П)-5532-04	ГВ-(П)-5532-04М
ГВ-(П)-5543-02	ГВ-(П)-5543-02М	ГВ-(П)-5543-04	ГВ-(П)-5543-04М
ГВ-(П)-5544-02	ГВ-(П)-5544-02М	ГВ-(П)-5544-04	ГВ-(П)-5544-04М
ГВ-(П)-5545-02	ГВ-(П)-5545-02М	ГВ-(П)-5545-04	ГВ-(П)-5545-04М
ГВ-(П)-5633-02	ГВ-(П)-5633-02М	ГВ-(П)-5633-04	ГВ-(П)-5633-04М
ГВ-(П)-5634-02	ГВ-(П)-5634-02М	ГВ-(П)-5634-04	ГВ-(П)-5634-04М
ГВ-(П)-5635-02	ГВ-(П)-5635-02М	ГВ-(П)-5635-04	ГВ-(П)-5635-04М
ГВ-(П)-5643-02	ГВ-(П)-5643-02М	ГВ-(П)-5643-04	ГВ-(П)-5643-04М
ГВ-(П)-5644-02	ГВ-(П)-5644-02М	ГВ-(П)-5644-04	ГВ-(П)-5644-04М
ГВ-(П)-5645-02	ГВ-(П)-5645-02М	ГВ-(П)-5645-04	ГВ-(П)-5645-04М
ГВ-(П)-5733-02	ГВ-(П)-5733-02М	ГВ-(П)-5733-04	ГВ-(П)-5733-04М
ГВ-(П)-5734-02	ГВ-(П)-5734-02М	ГВ-(П)-5734-04	ГВ-(П)-5734-04М
ГВ-(П)-5735-02	ГВ-(П)-5735-02М	ГВ-(П)-5735-04	ГВ-(П)-5735-04М
ГВ-(П)-5743-02	ГВ-(П)-5743-02М	ГВ-(П)-5743-04	ГВ-(П)-5743-04М
ГВ-(П)-5744-02	ГВ-(П)-5744-02М	ГВ-(П)-5744-04	ГВ-(П)-5744-04М
ГВ-(П)-5745-02	ГВ-(П)-5745-02М	ГВ-(П)-5745-04	ГВ-(П)-5745-04М
ГВ-(П)-6543-02	ГВ-(П)-6543-02М	ГВ-(П)-6543-04	ГВ-(П)-6543-04М
ГВ-(П)-6544-02	ГВ-(П)-6544-02М	ГВ-(П)-6544-04	ГВ-(П)-6544-04М
ГВ-(П)-6545-02	ГВ-(П)-6545-02М	ГВ-(П)-6545-04	ГВ-(П)-6545-04М
ГВ-(П)-6643-02	ГВ-(П)-6643-02М	ГВ-(П)-6643-04	ГВ-(П)-6643-04М
ГВ-(П)-6644-02	ГВ-(П)-6644-02М	ГВ-(П)-6644-04	ГВ-(П)-6644-04М
ГВ-(П)-6645-02	ГВ-(П)-6645-02М	ГВ-(П)-6645-04	ГВ-(П)-6645-04М
ГВ-(П)-6743-02	ГВ-(П)-6743-02М	ГВ-(П)-6743-04	ГВ-(П)-6743-04М
ГВ-(П)-6744-02	ГВ-(П)-6744-02М	ГВ-(П)-6744-04	ГВ-(П)-6744-04М
ГВ-(П)-6745-02	ГВ-(П)-6745-02М	ГВ-(П)-6745-04	ГВ-(П)-6745-04М
ГВ-(П)-6843-02	ГВ-(П)-6843-02М	ГВ-(П)-6843-04	ГВ-(П)-6843-04М
ГВ-(П)-6844-02	ГВ-(П)-6844-02М	ГВ-(П)-6844-04	ГВ-(П)-6844-04М
ГВ-(П)-6845-02	ГВ-(П)-6845-02М	ГВ-(П)-6845-04	ГВ-(П)-6845-04М
ГВ-(П)-6943-02	ГВ-(П)-6943-02М	ГВ-(П)-6943-04	ГВ-(П)-6943-04М
ГВ-(П)-6944-02	ГВ-(П)-6944-02М	ГВ-(П)-6944-04	ГВ-(П)-6944-04М
ГВ-(П)-6945-02	ГВ-(П)-6945-02М	ГВ-(П)-6945-04	ГВ-(П)-6945-04М
ГВ-(П)-7543-02	ГВ-(П)-7543-02М	ГВ-(П)-7543-04	ГВ-(П)-7543-04М
ГВ-(П)-7544-02	ГВ-(П)-7544-02М	ГВ-(П)-7544-04	ГВ-(П)-7544-04М
ГВ-(П)-7545-02	ГВ-(П)-7545-02М	ГВ-(П)-7545-04	ГВ-(П)-7545-04М
ГВ-(П)-7643-02	ГВ-(П)-7643-02М	ГВ-(П)-7643-04	ГВ-(П)-7643-04М
ГВ-(П)-7644-02	ГВ-(П)-7644-02М	ГВ-(П)-7644-04	ГВ-(П)-7644-04М
ГВ-(П)-7645-02	ГВ-(П)-7645-02М	ГВ-(П)-7645-04	ГВ-(П)-7645-04М
ГВ-(П)-7743-02	ГВ-(П)-7743-02М	ГВ-(П)-7743-04	ГВ-(П)-7743-04М
ГВ-(П)-7744-02	ГВ-(П)-7744-02М	ГВ-(П)-7744-04	ГВ-(П)-7744-04М
ГВ-(П)-7745-02	ГВ-(П)-7745-02М	ГВ-(П)-7745-04	ГВ-(П)-7745-04М
ГВ-(П)-7843-02	ГВ-(П)-7843-02М	ГВ-(П)-7843-04	ГВ-(П)-7843-04М
ГВ-(П)-7844-02	ГВ-(П)-7844-02М	ГВ-(П)-7844-04	ГВ-(П)-7844-04М
ГВ-(П)-7845-02	ГВ-(П)-7845-02М	ГВ-(П)-7845-04	ГВ-(П)-7845-04М
ГВ-(П)-7943-02	ГВ-(П)-7943-02М	ГВ-(П)-7943-04	ГВ-(П)-7943-04М
ГВ-(П)-7944-02	ГВ-(П)-7944-02М	ГВ-(П)-7944-04	ГВ-(П)-7944-04М
ГВ-(П)-7945-02	ГВ-(П)-7945-02М	ГВ-(П)-7945-04	ГВ-(П)-7945-04М
