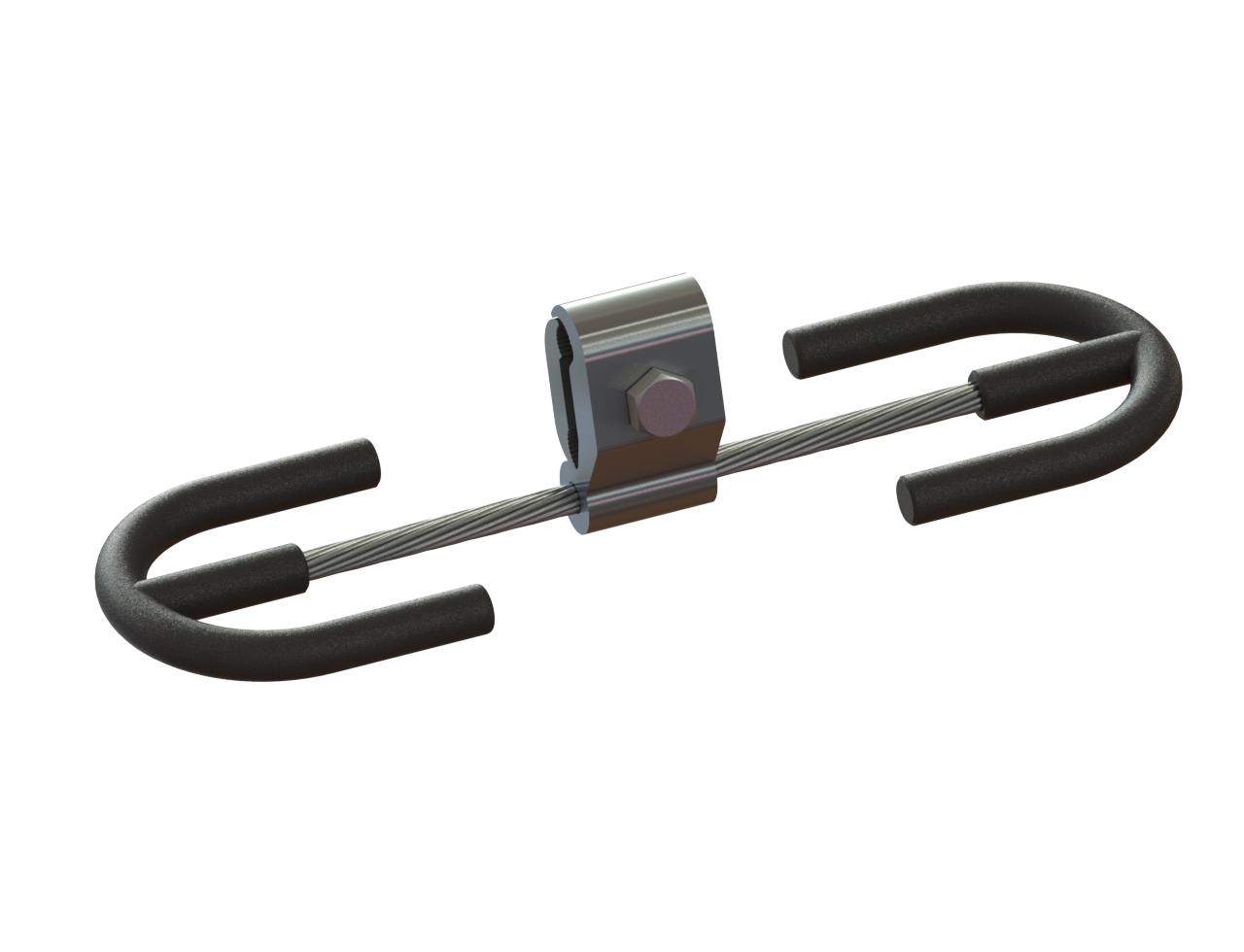

Многочастотные гасители вибрации типа ГПГ-А

Назначение

Гаситель вибрации является основным средством гашения эоловой вибрации в воздушных линиях электропередачи и волоконно-оптических линиях связи. Гасители вибрации предложенного типа, то есть гасители Стокбриджа, действуют по принципу противодействия или поглощения энергии колебаний провода (троса, кабеля) и теплового рассеяния ее за счет интенсивного трения между собой проволок упругого демпферного элемента (троса). При этом эффективность гасителя вибрации определяется его амплитудно-частотными характеристиками (АЧХ), которые снимаются и исследуются с целью изучения свойств гасителей на специальных автоматизированных испытательных комплексах (вибростендах), позволяющих снимать и исследовать динамические характеристики гасителей, а также измерять их жесткостные и диссипативные свойства. В гасителе удалось достичь более высоких жесткостных и диссипативных свойств упругого демпферного элемента (троса), а именно его изгибную, торсионную жесткость и площадь петель гистерезиса, которые определяют диссипативные свойства упругого демпферного элемента (троса), а, стало быть, и гасителя в целом. Получая зависимость силы от перемещения для каждой амплитуды (петлю гистерезиса), определяют коэффициент пропорциональности между ними — жесткость упругого демпферного элемента (троса).

Испытания заявляемого гасителя вибрации на автоматизированном испытательном вибростенде ТАИЗ (Тульского Арматурно-Изоляторного Завода) показали его высокие эксплуатационные характеристики и гаситель рекомендован к широкому применению на воздушных линиях электропередачи и волоконно-оптических линиях связи.

Заказать

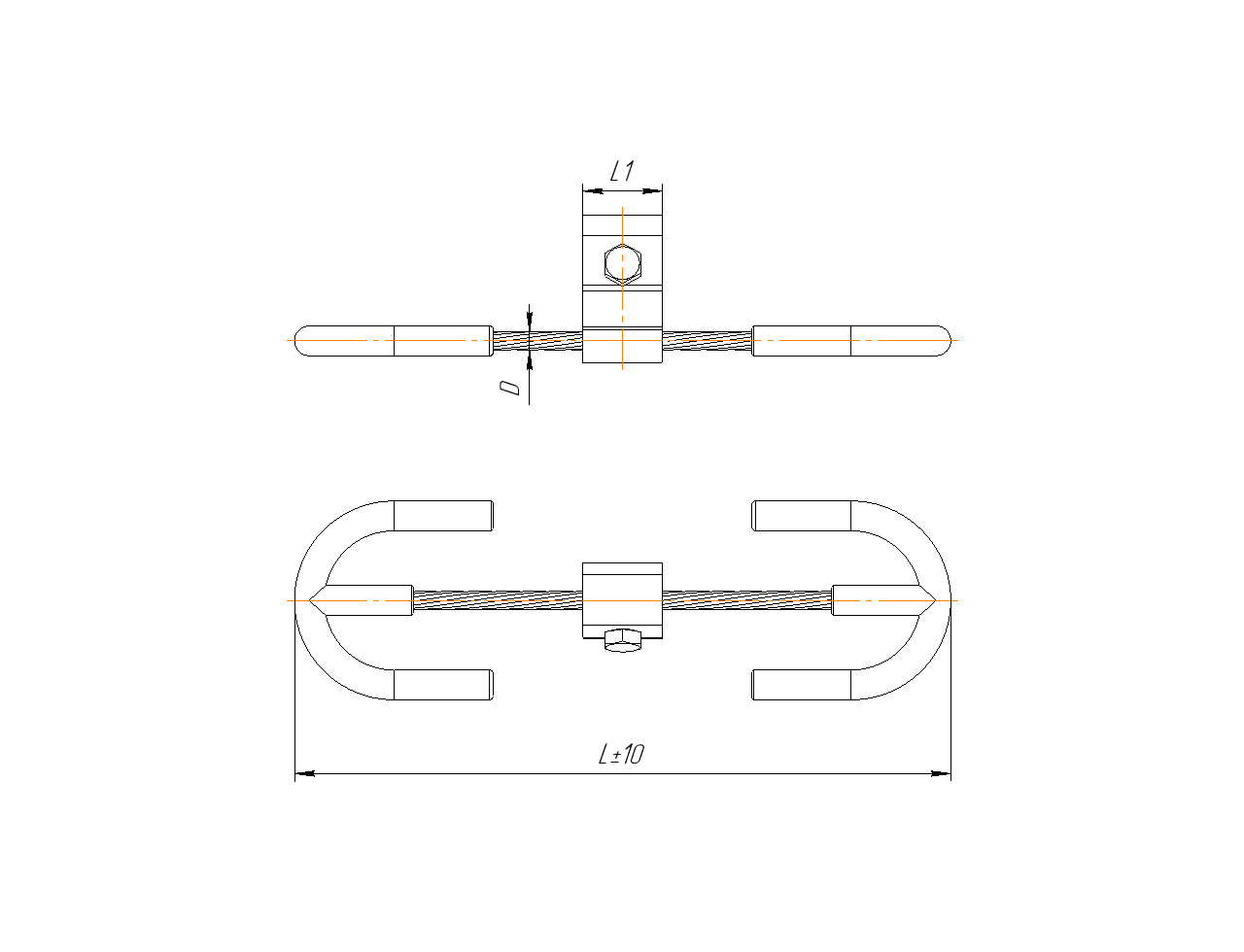

Масса груза, кг	Длина гасителя L, мм	Диаметр троса D, мм	Посадочный диаметр зажима, мм
0,6	250	9,1	9,0-15,0
0,8	300	11	15,0-21,0
1,6	350	13	21,0-30,0
2,4	400	- - - - - -	25,0-38,0
3,2	450		- - - - -
4	500
- - -	550
	600
	650

ГПГ-0,6-300А-9,1/9-14

ГПГ-0,6-300А-9,1/14-20

ГПГ-0,6-350А-9,1/9-14

ГПГ-0,6-350А-9,1/14-20

ГПГ-0,6-400А-9,1/14-20

ГПГ-0,6-400А-9,1/9-14

ГПГ-0,8-300А-9,1/9-14

ГПГ-0,8-300А-9,1/14-20

ГПГ-0,8-350А-9,1/9-14

ГПГ-0,8-350А-9,1/14-20

ГПГ-0,8-400А-9,1/14-20

ГПГ-0,8-400А-9,1/9-14

ГПГ-1,6-350А-11/9-14

ГПГ-1,6-350А-11/14-20

ГПГ-1,6-350А-11/21-32

ГПГ-1,6-350А-11/32-38

ГПГ-1,6-350А-13/9-14

ГПГ-1,6-350А-13/14-20

ГПГ-1,6-350А-13/21-32

ГПГ-1,6-350А-13/32-38

ГПГ-1,6-400А-11/9-14

ГПГ-1,6-400А-11/14-20

ГПГ-1,6-400А-11/21-32

ГПГ-1,6-400А-11/32-38

ГПГ-1,6-400А-13/9-14

ГПГ-1,6-400А-13/14-20

ГПГ-1,6-400А-13/21-32

ГПГ-1,6-400А-13/32-38

ГПГ-1,6-450А-11/9-14

ГПГ-1,6-450А-11/14-20

ГПГ-1,6-450А-11/21-32

ГПГ-1,6-450А-11/32-38

ГПГ-1,6-450А-13/9-14

ГПГ-1,6-450А-13/14-20

ГПГ-1,6-450А-13/21-32

ГПГ-1,6-450А-13/32-38

ГПГ-1,6-500А-11/9-14

ГПГ-1,6-500А-11/14-20

ГПГ-1,6-500А-11/21-32

ГПГ-1,6-500А-11/32-38

ГПГ-1,6-500А-13/9-14

ГПГ-1,6-500А-13/14-20

ГПГ-1,6-500А-13/21-32

ГПГ-1,6-500А-13/32-38

ГПГ-2,4-400А-11/14-20

ГПГ-2,4-400А-11/21-32

ГПГ-2,4-400А-11/32-38

ГПГ-2,4-400А-13/14-20

ГПГ-2,4-400А-13/21-32

ГПГ-2,4-400А-13/32-38

ГПГ-2,4-450А-11/14-20

ГПГ-2,4-450А-11/21-32

ГПГ-2,4-450А-11/32-38

ГПГ-2,4-450А-13/14-20

ГПГ-2,4-450А-13/21-32

ГПГ-2,4-450А-13/32-38

ГПГ-2,4-500А-11/14-20

ГПГ-2,4-500А-11/21-32

ГПГ-2,4-500А-11/32-38

ГПГ-2,4-500А-13/14-20

ГПГ-2,4-500А-13/21-32

ГПГ-2,4-500А-13/32-38

ГПГ-2,4-550А-11/14-20

ГПГ-2,4-550А-11/21-32

ГПГ-2,4-550А-11/32-38

ГПГ-2,4-550А-13/14-20

ГПГ-2,4-550А-13/21-32

ГПГ-2,4-550А-13/32-38

ГПГ-3,2-450А-13/14-20

ГПГ-3,2-450А-13/21-32

ГПГ-3,2-450А-13/32-38

ГПГ-3,2-500А-13/14-20

ГПГ-3,2-500А-13/21-32

ГПГ-3,2-500А-13/32-38

ГПГ-3,2-550А-13/14-20

ГПГ-3,2-550А-13/21-32

ГПГ-3,2-550А-13/32-38

ГПГ-3,2-650А-13/14-20

ГПГ-3,2-650А-13/21-32

ГПГ-3,2-650А-13/32-38

ГПГ-3,2-650А-13/14-20

ГПГ-3,2-650А-13/21-32

ГПГ-3,2-650А-13/32-38

ГПГ-4-450А-13/14-20

ГПГ-4-450А-13/21-32

ГПГ-4-450А-13/32-38

ГПГ-4-500А-13/14-20

ГПГ-4-500А-13/21-32

ГПГ-4-500А-13/32-38

ГПГ-4-550А-13/14-20

ГПГ-4-550А-13/21-32

ГПГ-4-550А-13/32-38

ГПГ-4-650А-13/14-20

ГПГ-4-650А-13/21-32

ГПГ-4-650А-13/32-38

ГПГ-4-650А-13/14-20

ГПГ-4-650А-13/21-32

ГПГ-4-650А-13/32-38
