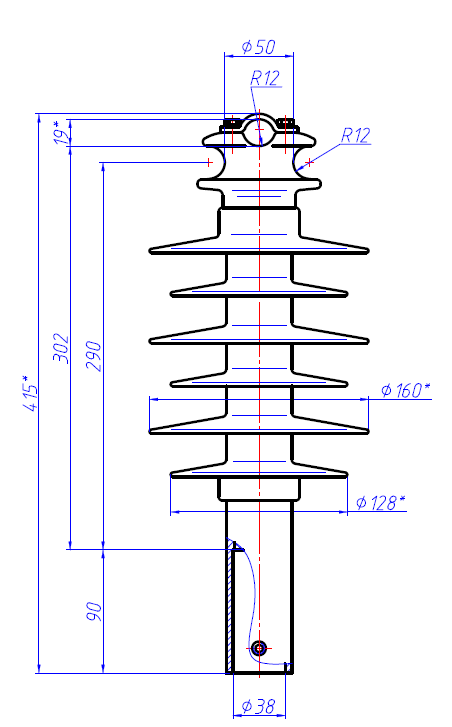

Изолятор ШПУ-35 УХЛ1

Предназначен для установки непосредственно на цилиндрический штырь при помощи нижнего оконцевателя и фиксируется установочными винтами. Конструкция изолятора обеспечивает крепление неизолированных проводов по ГОСТ 839 и изолированных проводов СИП по ГОСТ Р 52373 различными способами – провод может быть закреплён в жёлобе или на шейке изолятора при помощи спиральных вязок. Крышка из алюминиевого сплава препятствует соскальзыванию провода при установке в жёлобе, а также может обеспечивать глухое крепление в диапазоне Ø19...24 мм. При повороте ЛЭП провод закрепляется на шейке изолятора.

По требованию заказчика присоединительные размеры и размеры устанавливаемого провода могут быть изменены. При размещении заказа следует указать марку провода и размеры штыря.

Изолятор ШПУ-35 изготавливается из кремнийорганической резины вместо традиционных материалов — стекла и фарфора (ШС, ШФ), что позволяет:

1. Значительно уменьшить вес и сохранить при этом механические и электроизоляционные характеристики.
2. Избежать растрескивания и сколов, что обеспечивает их стойкость к актам вандализма и исключает риск повреждения при монтаже и транспортировке.
3. Упрощает и удешевляет стоимость транспортировки.
4. За счёт гидрофобности поверхности изолятора и высокой трекинг-эрозийной стойкости не требуется их очистки от промышленных загрязнений.
5. Создают меньше радиопомех, чем стеклянные и фарфоровые аналоги.

Тип изолятора ШПУ-35 УХЛ1 Номинальное напряжение, кВ 35 Испытательное напряжение полного грозового импульса, не менее, кВ 190 Выдерживаемое напряжение промышленной частоты - в сухом состоянии: - под дождём: кВ, не менее 135 95 Минимальная разрушающая сила на изгиб, кН, не менее 8 Строительная высота, Н, мм 295 Длина пути утечки, не менее, см 75 Масса, не более, кг 2,95



Характеристики каждой модели зашифрованы в маркировке:

• первые буквы － тип и материал изготовления, например ШП － изолятор штыревой полимерный;
• третья буква – дополнительная характеристика, например, У – усиленный;
• число － номинальное напряжение, у модели ШПУ-35 этот показатель составляет 35 В;
• следующая комбинация букв － климатическое исполнение, УХЛ － умеренный и холодный климат;
• цифра － место установки изолятора, 1 － под открытым небом, 2 － под навесом, и т.д.



Изолятор ШПУ-35 УХЛ1 от Тульского Арматурно-Изоляторного Завода
