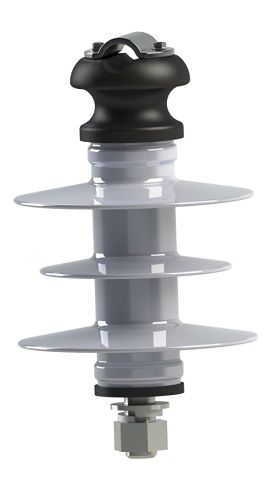

Изолятор ШПУ-20М УХЛ1

Предназначен для установки непосредственно на траверсу со сквозным отверстием при помощи резьбового штыря нижнего оконцевателя, шайб и гайки. Оконцеватели, как правило, изготавливаются с резьбой М20, М22, М24. Конструкция изолятора обеспечивает крепление неизолированных проводов по ГОСТ 839 и изолированных проводов СИП по ГОСТ Р 52373 различными способами – провод может быть закреплён в жёлобе или на шейке изолятора при помощи спиральных вязок. Крышка из алюминиевого сплава препятствует соскальзыванию провода при установке в жёлобе, а также может обеспечивать глухое крепление в диапазоне Ø19...24 мм. При повороте ЛЭП провод закрепляется на шейке изолятора.

По требованию заказчика присоединительные размеры и размеры устанавливаемого провода могут быть изменены. При размещении заказа следует указать марку провода и размеры резьбового штыря изолятора (отверстия в траверсе).

Изолятор ШПУ-20М изготавливается из кремнийорганической резины вместо традиционных материалов — стекла и фарфора (ШС, ШФ), что позволяет:

• Значительно уменьшить вес и сохранить при этом механические и электроизоляционные характеристики.
• Избежать растрескивания и сколов, что обеспечивает их стойкость к актам вандализма и исключает риск повреждения при монтаже и транспортировке.
• Упрощает и удешевляет стоимость транспортировки.
• За счёт гидрофобности поверхности изолятора и высокой трекинг-эрозийной стойкости не требуется их очистки от промышленных загрязнений.
• Создают меньше радиопомех, чем стеклянные и фарфоровые аналоги.

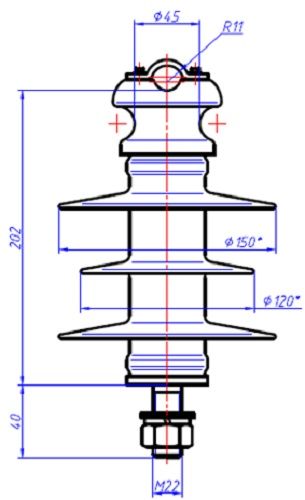

Тип изолятора ШПУ-20М УХЛ1 Номинальное напряжение, кВ 20 Испытательное напряжение полного грозового импульса, не менее, кВ 150 Выдерживаемое напряжение промышленной частоты - в сухом состоянии: - под дождём: кВ, не менее 75 60 Минимальная разрушающая сила на изгиб, кН, не менее 11,0 Строительная высота, Н, мм 202 Длина пути утечки, не менее, см 42 Масса, не более, кг 1,35



Характеристики каждой модели зашифрованы в маркировке:

• первые буквы － тип и материал изготовления, например ШП － изолятор штыревой полимерный;
• третья буква – дополнительная характеристика, например, У – усиленный;
• число － номинальное напряжение, у модели ШПУ-20 этот показатель составляет 20 В;
• буква М – модифицированный;
• следующая комбинация букв － климатическое исполнение, УХЛ － умеренный и холодный климат;
• цифра － место установки изолятора, 1 － под открытым небом, 2 － под навесом, и т.д.
