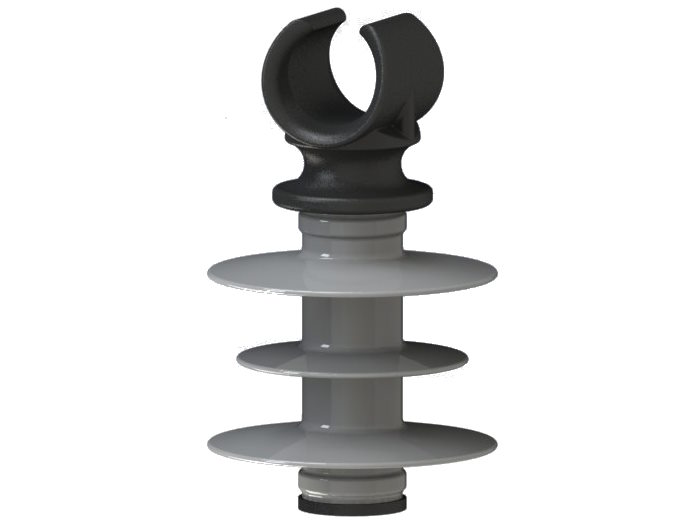

Изолятор ШПК-20Б УХЛ1

Изолятор разработан как замена применяемым стеклянным и керамическим изоляторам типа ШС, ШТИЗ и ШФ.

Предназначен для установки на штырь с колпачком К-6 (штырь ∅20), К-7 (штырь ∅22) по ГОСТ 18380. Конструкция изолятора позволяет осуществить раскатку изолированных проводов без применения раскаточных роликов. После чего провод может быть закреплён в жёлобе или на шейке изолятора при помощи спиральных вязок. При повороте ЛЭП провод закрепляется на шейке изолятора.

По требованию заказчика присоединительные размеры и размеры устанавливаемого провода могут быть изменены.

Изоляторы типа ШПК изготавливаются из кремнийорганической резины вместо традиционных материалов – стекла и фарфора (ШС, ШФ), что позволяет:

  1. Значительно уменьшить вес и сохранить при этом механические и электроизоляционные характеристики.
  2. Избежать растрескивания и сколов, что обеспечивает их стойкость к актам вандализма и исключает риск повреждения при монтаже и транспортировке.
  3. Упростить и удешевить транспортировку.
  4. За счёт гидрофобности поверхности изолятора и высокой трекинг-эрозийной стойкости снизить потребность в очистке от промышленных загрязнений.
  5. Уменьшить уровень радиопомех по сравнению со стеклянными и фарфоровыми аналогами.

 Полимерные изоляторы успешно применяются в России более 10 лет, в Европе и США – более 20 лет.



Тип изолятора

ШПК-20Б УХЛ1

Номинальное напряжение, кВ

20 (10)

Испытательное напряжение полного грозового импульса, не менее, кВ

150

Выдерживаемое напряжение промышленной частоты

- в сухом состоянии:

- под дождём:

кВ, не менее

75

60

Минимальная разрушающая сила на изгиб, кН, не менее

12,5

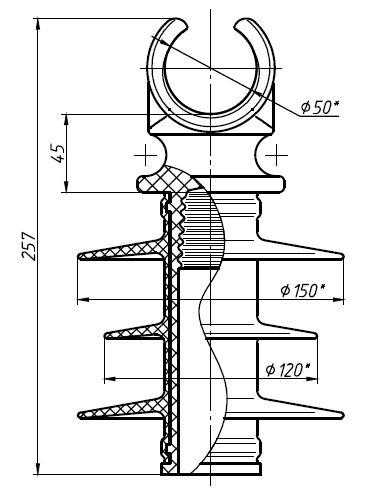

Строительная высота, Н, мм

45

Длина пути утечки, не менее, см

42

Масса, не более, кг

1,0



 Характеристики каждой модели зашифрованы в маркировке:

  • первые буквы - тип и материал изготовления, например ШПК - изолятор штыревой полимерный кремнийорганический;
  • число - номинальное напряжение, у модели ШПК-20 этот показатель составляет 20 кВ;
  • следующая комбинация букв - климатическое исполнение, УХЛ - умеренный и холодный климат;
  • цифра - место установки изолятора, 1 - под открытым небом, 2 - под навесом, и т.д.



Изолятор ШПК-20Б УХЛ1 от Тульского Арматурно-Изоляторного Завода
