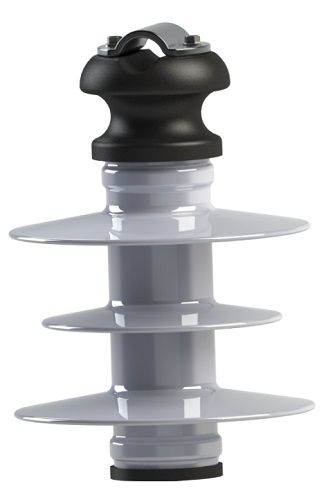

Изолятор ШПК-10 УХЛ1

Предназначен для установки на штырь с колпачком К-6 (штырь ∅20), К-7 (штырь ∅22) по ГОСТ 18380. Конструкция изолятора обеспечивает крепление неизолированных проводов по ГОСТ 839 и изолированных проводов СИП по ГОСТ Р 52373 различными способами  провод может быть закреплён в жёлобе или на шейке изолятора при помощи спиральных вязок. Крышка из алюминиевого сплава препятствует соскальзыванию провода при установке в жёлобе, а также может обеспечивать глухое крепление в диапазоне ∅19...24 мм. При повороте ЛЭП провод закрепляется на шейке изолятора.

По требованию заказчика присоединительные размеры и размеры устанавливаемого провода могут быть изменены.

Изолятор ШПК-10 изготавливается из кремнийорганической резины вместо традиционных материалов — стекла и фарфора (ШС, ШФ), что позволяет:

1. Значительно уменьшить вес и сохранить при этом механические и электроизоляционные характеристики.
2. Избежать растрескивания и сколов, что обеспечивает их стойкость к актам вандализма и исключает риск повреждения при монтаже и транспортировке.
3. Упрощает и удешевляет стоимость транспортировки.
4. За счёт гидрофобности поверхности изолятора и высокой трекинг-эрозийной стойкости не требуется их очистки от промышленных загрязнений.
5. Создают меньше радиопомех, чем стеклянные и фарфоровые аналоги.

Тип изолятора ШПК-10 УХЛ1 Номинальное напряжение, кВ 10 Испытательное напряжение полного грозового импульса, не менее, кВ 125 Выдерживаемое напряжение промышленной частоты - в сухом состоянии: - под дождём: кВ, не менее 65 45 Минимальная разрушающая сила на изгиб, кН, не менее 12,5 Строительная высота, Н, мм 92 Длина пути утечки, не менее, см 42 Масса, не более, кг 1,0

 Характеристики каждой модели зашифрованы в маркировке:

• первые буквы － тип и материал изготовления, например ШПК － изолятор штыревой полимерный кремнийорганический;
• число － номинальное напряжение, у модели ШПК-10 этот показатель составляет 10 В;
• следующая комбинация букв － климатическое исполнение, УХЛ － умеренный и холодный климат;
• цифра － место установки изолятора, 1 － под открытым небом, 2 － под навесом, и т.д.



Изолятор ШПК-10 УХЛ1 от Тульского Арматурно-Изоляторного Завода
