Назначение

Опорный полимерный изолятор ОСК-12,5-150-В-4 УХЛ1 предназначен для электрической изоляции и механического крепления токоведущих частей в электрических аппаратах и открытых распределительных устройствах напряжением 150 кВ.

Заказать

Область применения

Применяется на электрических станциях и подстанциях, в составе открытых распределительных устройств и высоковольтного оборудования. Изолятор рассчитан на эксплуатацию в условиях атмосферных и промышленных загрязнений.

Особенности эксплуатации

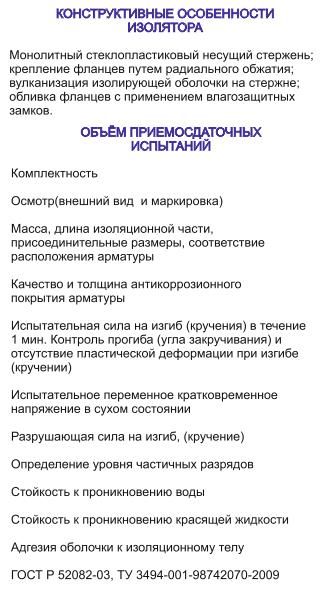

Изолятор выполнен со стеклопластиковым несущим стержнем и защитной оболочкой из кремнийорганической резины. Конструкция обеспечивает высокую влагостойкость, устойчивость к кислотам и щелочам, ультрафиолету, трекингу и электрической эрозии. Фланцы соединяются со стержнем методом радиального обжима, а защитная оболочка вулканизируется непосредственно на изолирующем стержне.

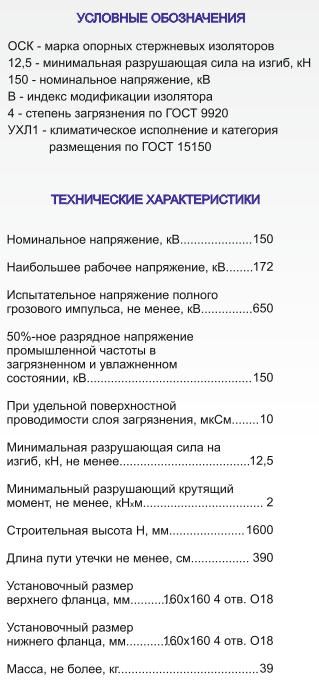

Технические характеристики

Параметр	Значение
Тип	ОСК-12,5-150-В-4 УХЛ1
Номинальное напряжение	150 кВ
Наибольшее рабочее напряжение	172 кВ
Испытательное напряжение полного грозового импульса	не менее 650 кВ
50%-ное разрядное напряжение промышленной частоты в загрязнённом и увлажнённом состоянии	150 кВ
Минимальная разрушающая сила на изгиб	12,5 кН
Минимальный разрушающий крутящий момент	2 кН·м

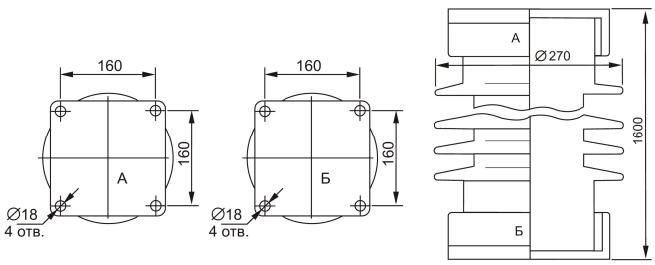

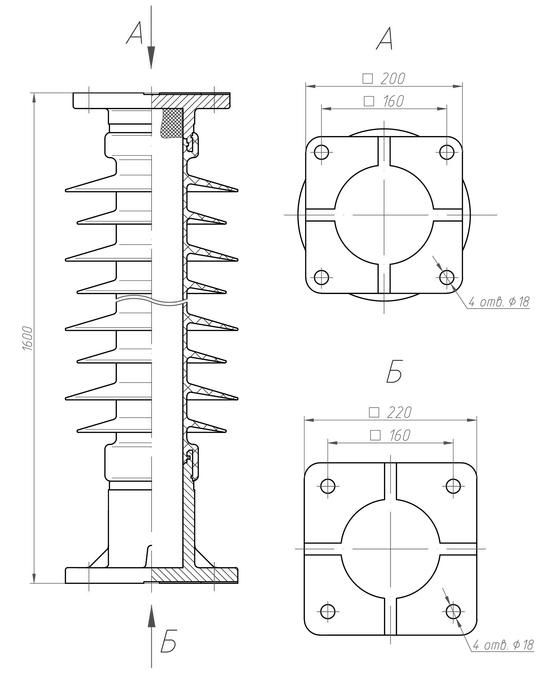

Строительная высота	1600 мм
Длина пути утечки	не менее 390 см
Верхний фланец	160 × 160 мм, 4 отв. Ø18
Нижний фланец	160 × 160 мм, 4 отв. Ø18
Масса	не более 57 кг
Степень загрязнения	4
Климатическое исполнение	УХЛ1

Преимущества

Полимерная конструкция с кремнийорганической защитной оболочкой. Высокая влагостойкость. Стойкость к атмосферным и промышленным загрязнениям. Устойчивость к ультрафиолету, кислотам и щелочам. Стойкость к трекингу и электрической эрозии. Надёжное радиально-обжимное соединение фланцев со стержнем.
