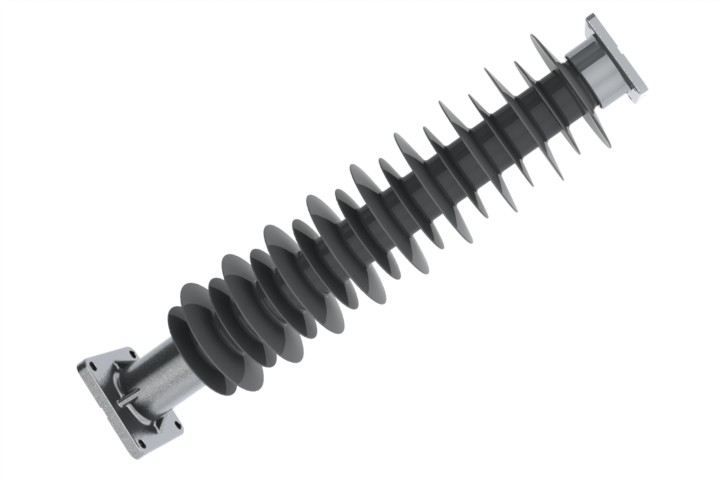

ОСК-10-110-В-4 УХЛ1
.jpg)
Назначение
Опорный полимерный изолятор ОСК-10-110-В-4 УХЛ1 предназначен для электрической изоляции и механического крепления токоведущих частей в электрических аппаратах и открытых распределительных устройствах напряжением 110 кВ.
Область применения
Применяется на электрических станциях и подстанциях, в составе ОРУ и высоковольтного электрооборудования. Изолятор предназначен для эксплуатации в условиях атмосферных и промышленных загрязнений.
Особенности эксплуатации

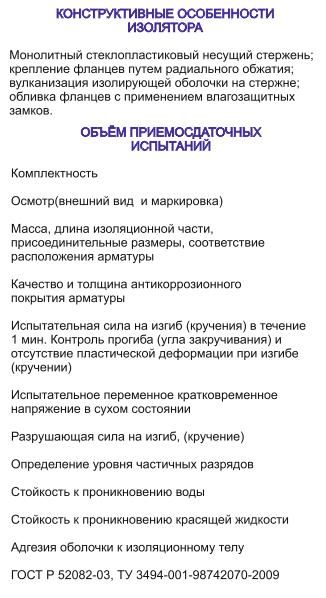

Изолятор выполнен со стеклопластиковым несущим стержнем и защитной оболочкой из кремнийорганической резины. Конструкция обеспечивает высокую влагостойкость и устойчивость к воздействию кислот и щелочей, ультрафиолетового излучения, трекингу и электрической эрозии. Фланцы соединяются со стержнем методом радиального обжима. Защитная оболочка вулканизируется на стержне с предварительно обжатыми фланцами.

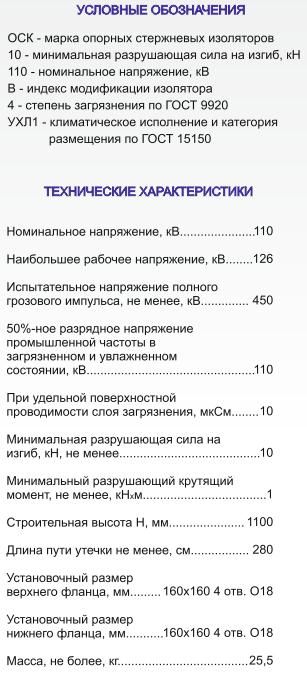

Технические характеристики
|
Параметр |
Значение |
|
Тип |
ОСК-10-110-В-4 УХЛ1 |
|
Номинальное напряжение |
110 кВ |
|
Наибольшее рабочее напряжение |
126 кВ |
|
Испытательное напряжение полного грозового импульса |
не менее 450 кВ |
|
50%-ное разрядное напряжение промышленной частоты в загрязнённом и увлажнённом состоянии |
110 кВ |
|
Удельная поверхностная проводимость слоя загрязнения |
10 мкСм |
|
Минимальная разрушающая сила на изгиб |
10 кН |
|
Минимальный разрушающий крутящий момент |
1 кН·м |
|

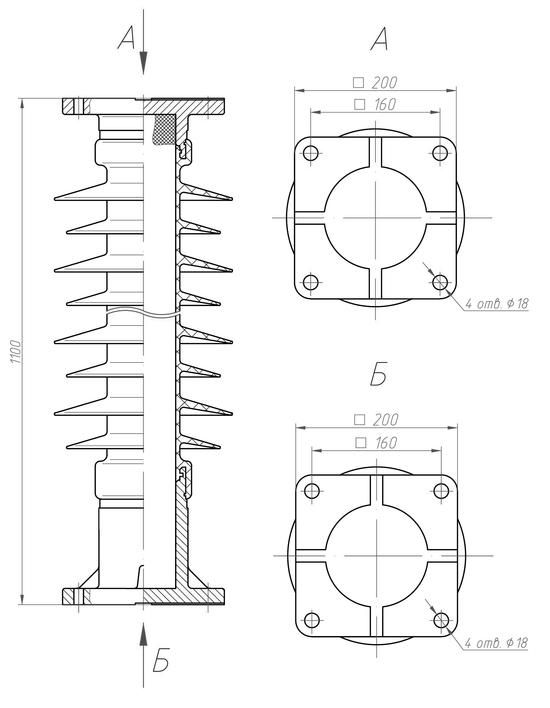

Строительная высота |
1100 мм |
|
Длина пути утечки |
не менее 280 см |
|
Верхний фланец |
160 × 160 мм, 4 отв. Ø18 |
|
Нижний фланец |
160 × 160 мм, 4 отв. Ø18 |
|
Масса |
не более 25,5 кг |
|
Степень загрязнения |
4 |
|
Климатическое исполнение |
УХЛ1 |
Преимущества
Полимерная конструкция с кремнийорганической защитной оболочкой. Высокая влагостойкость. Стойкость к атмосферным и промышленным загрязнениям. Устойчивость к ультрафиолету, кислотам и щелочам. Стойкость к трекингу и электрической эрозии. Надёжное радиально-обжимное соединение фланцев со стержнем.
