Соединительные спиральные зажимы типа СС-D-11
Назначение
Зажимы соединительные спиральные типа СС-D-ХХ предназначены для соединения и ремонта проводов по ГОСТ 839 с сечением от 35 до 400 мм2 и тросов по ГОСТ 3062 и ГОСТ 3064 в пролете воздушных линий электропередачи.
Условные обозначения:
- СС - зажим соединительный спиральный;
- D - диаметр провода (троса);
- ХХ - модификация зажима.
Заказать

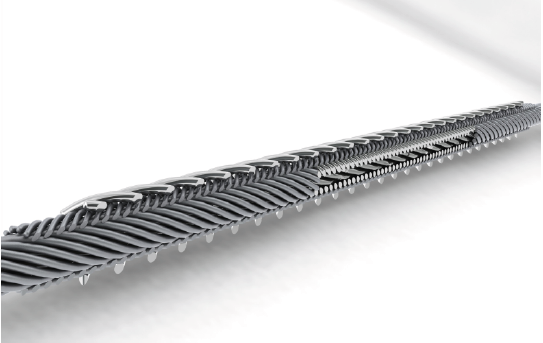

В конструкцию соединительного зажима входят:
- соединитель - спиральные пряди из стальных проволок, склеенных между собой, на внутреннюю поверхность нанесен абразив;
- токопроводящий повив - отдельные спирали из проволок из алюминиевого сплава;
- силовой повив (протектор-фиксатор) - отдельные спирали или спиральные пряди из стальных проволок, склеенные между собой, на внутреннюю поверхность пряди нанесен абразив.
- соединитель - спиральные пряди из стальных проволок, склеенных между собой, на внутреннюю поверхность нанесен абразив;
- токопроводящий повив - отдельные спирали из проволок из алюминиевого сплава;
- силовой повив (протектор-фиксатор) - отдельные спирали или спиральные пряди из стальных проволок, склеенные между собой, на внутреннюю поверхность пряди нанесен абразив.
Зажимы имеют следующие преимущества перед традиционно используемой арматурой:
- обеспечивают сохранность провода в зоне соединения и ремонта за счет равномерного распределения усилия по всей длине зажима;
- удобны при монтаже, не требуют специального оборудования или дополнительной монтажной оснастки.
- обеспечивают сохранность провода в зоне соединения и ремонта за счет равномерного распределения усилия по всей длине зажима;
- удобны при монтаже, не требуют специального оборудования или дополнительной монтажной оснастки.
В зависимости от модификации, применяются для соединения и восстановления механической однородности:
... - 01: троса в пролете воздушных линий электропередачи;
... - 11: провода в пролете воздушных линий электропередачи.
... - 01: троса в пролете воздушных линий электропередачи;
... - 11: провода в пролете воздушных линий электропередачи.
Таблица размеров
| Марка зажима | Провода марок АС, АСКП, АСКС, АСК по ГОСТ 839 | L, мм | масса зажима, кг |
Существующий аналог |
|
| Сечение, мм2 | Диаметр D, мм | ||||
| СС-8,4-11 | 35/6,2 | 8,4 | 1200 | 0,75 | СОАС-35-3 |
| СС-9,6-11 | 50/8 | 9,6 | 1200 | 1,1 | СОАС-50-3 |
| СС-11,4-11 | 70/11 | 11,4 | 1500 | 1,9 | СОАС-70-3 |
| СС-13,3-11 | 70/39 | 13,3 | 1900 | 2,75 | СОАС-95-3 |
| СС-13,5-11 | 95/16 | 13,5 | 1500 | 1,9 | СОАС-95-3 |
| СС-15,2-11 | 120/19 | 15,2 | 1800 | 2,4 | СОАС-120-3 |
| СС-15,4-11 | 120/27 | 15,4 | 1800 | 2,4 | СОАС-120-3 |
| СС-15,4/11,0-11 | 70/72 | 15,4 | 2200 | 5 | САСУС-70-1 |
| СС-16,8-11 | 150/19 | 16,8 | 1800 | 3,7 | СОАС-150-3 |
| СС-17,1-11 | 150/24 | 17,1 | 1800 | 3,4 | СОАС-150-3 |
| СС 17,5-11 | 150/34 | 17,5 | 1800 | 3,4 | СОАС-150-3 |
| СС-18,8-11 | 185/29 | 18,8 | 2000 | 4,3 | СОАС-185-3 |
| САС-240-1 | |||||
| СС-18,9-11 | 185/24 | 18,9 | 2000 | 4,3 | СОАС-185-3 |
| САС-240-1 | |||||
| СС-19,6-11 | 185/43 | 19,6 | 2300 | 4,85 | СОАС-185-3 |
| САС-240-2 | |||||
| СС-19,8-11 | 205/27 | 19,8 | 2300 | 4,95 | САС-240-1 |
| СС-21,6/7,2-11 | 240/32 | 21,6 | 2300 | 6,85 | САС-240-1 |
| СС-21,6/8,0-11 | 240/39 | 21,6 | 2300 | 6,85 | САС-240-2 |
| СС-22,4-11 | 240/56 | 22,4 | 2300 | 6,8 | САС-240-3 |
| СС-24,0-11 | 300/39 | 24 | 2300 | 7,1 | САС-330-1 |
| СС-24,1-11 | 300/48 | 24,1 | 2300 | 7,2 | САС-330-1 |
| СС-24,5-11 | 300/67 | 24,5 | 2300 | 7,8 | САС-300-1 |
| СС-24,8-11 | 330/30 | 24,8 | 2300 | 7 | САС-400-1 |
| СС-25,2-11 | 330/43 | 25,2 | 2300 | 7 | САС-330-1 |
| СС-26,0-11 | 400/18 | 26 | 2300 | 7,2 | САС-400-1 |
| СС-26,6-11 | 400/22 | 26,6 | 2300 | 7,3 | САС-400-1 |
| СС-27,5-11 | 400/51 | 27,5 | 2300 | 7,3 | САС-500-1 |
