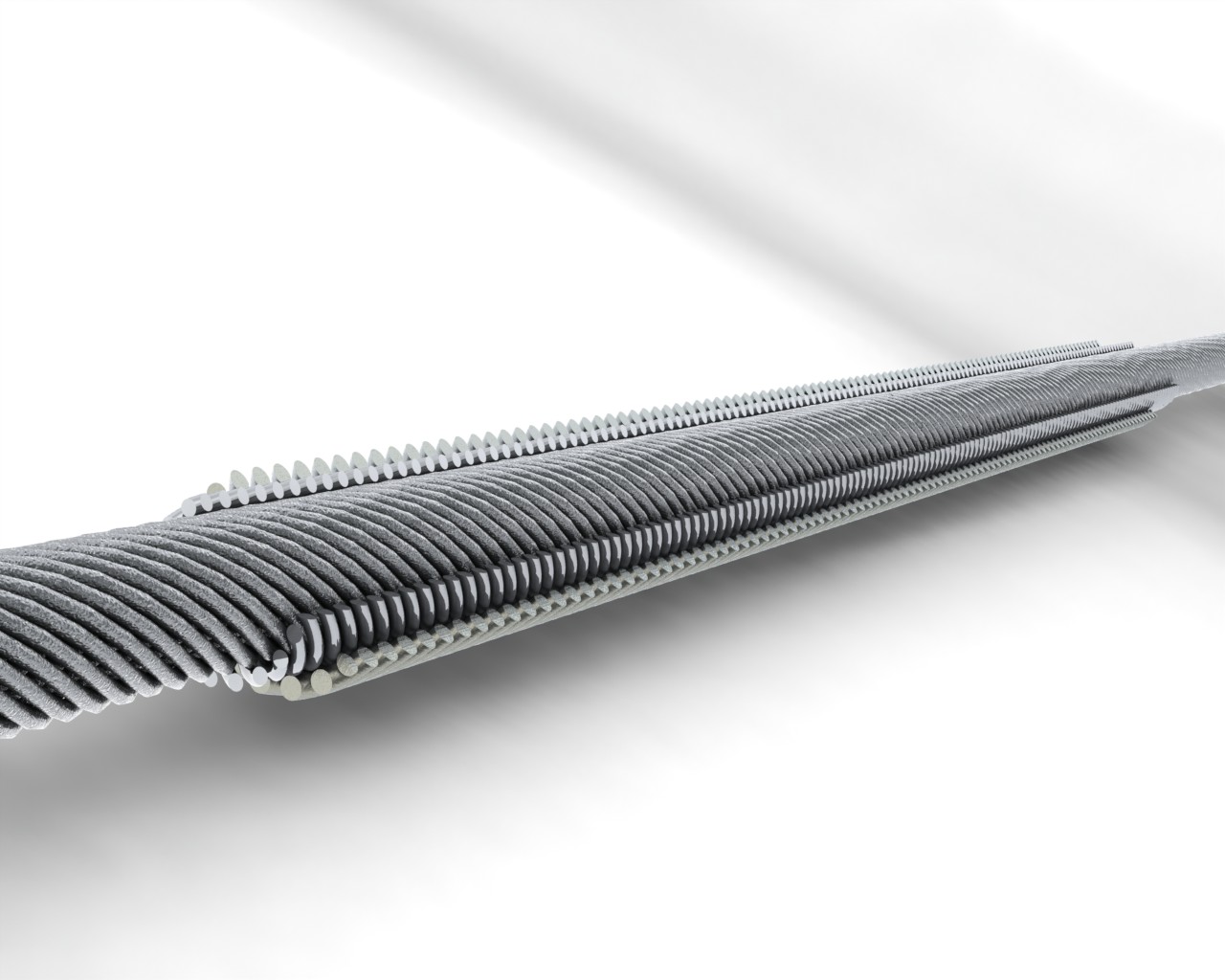

Шлейфовые соединительные спиральные зажимы типа ШС-D-11 | Купить спиральную арматуру по низким ценам от компании «ТАИЗ»

Заказать

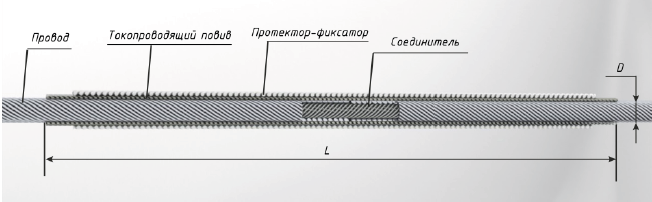

В конструкцию соединительного зажима входят:
- соединитель - спиральные пряди из стальных проволок, склеенных между собой, на внутреннюю поверхность нанесен абразив;
- токопроводящий повив - отдельные спирали из проволок из алюминиевого сплава;
- силовой повив (протектор-фиксатор) - отдельные спирали или спиральные пряди из стальных проволок, склеенные между собой, на внутреннюю поверхность пряди нанесен абразив.

Зажимы имеют следующие преимущества перед традиционно используемой арматурой:
- обеспечивают сохранность провода в зоне соединения и ремонта за счет равномерного распределения усилия по всей длине зажима;
- удобны при монтаже, не требуют специального оборудования или дополнительной монтажной оснастки.

В зависимости от модификации, применяются для соединения и восстановления механической однородности:
... - 01: троса в пролете воздушных линий электропередачи;
... - 11: провода в пролете воздушных линий электропередачи.

Таблица размеров

Марка зажима	Провода марок АС, АСКП, АСКС, АСК по ГОСТ 839		L, мм	масса зажима, кг	Существующий аналог
Марка зажима	Сечение, мм2	Диаметр D, мм	L, мм	масса зажима, кг	Существующий аналог
ШС-8,4-11	35/6,2	8,4	330	0,2	ПА-1-1
ШС-9,6-11	50/8	9,6	330	0,25	ПА-2-2А
ШС-11,4-11	70/11	11,4	330	0,3	ПА-2-2А
ШС-13,3-11	70/39	13,3	400	0,4	ПА-3-2А
ШС-13,5-11	95/16	13,5	400	0,4	ПА-3-2А
ШС-15,2-11	120/19	15,2	700	0,9	ПА-4-1
ШС-15,4-11	120/27	15,4	700	0,9	ПА-4-1
ШС-15,4/11,0-11	70/72	15,4	900	1,1	ПА-4-1 ПАС-120-2
ШС-16,8-11	150/19	16,8	750	1,0	ПА-4-1
ШС-17,1-11	150/24	17,1	750	1,0	ПА-4-1
ШС-17,5-11	150/34	17,5	750	1,0	ПА-4-1
ШС-18,8-11	185/24	18,8	800	1,1	ПА-4-1
ШС-18,9-11	185/29	18,9	800	1,1	ПА-4-1
ШС-19,6-11	185/43	19,6	800	1,2	ПА-4-1
ШС-19,8-11	205/27	19,8	800	1,2	ПА-4-1
ШС-21,6/7,2-11	240/32	21,6	1000	2,3	ПА-5-1 ПАС-240-2
ШС-21,6/8,0-11	240/39	21,6	1000	2,3	ПА-5-1 ПАС-240-2
ШС-22,4-11	240/56	22,4	1000	1,9	ПА-5-1 ПАС-240-2
ШС-24,0-11	300/39	24	1100	2,2	ПА-5-1 ПАС-300-2
ШС-24,1-11	300/48	24,1	1100	2,2	ПА-5-1 ПАС-300-2
ШС-24,5-11	300/67	24,5	1100	2,2	ПА-5-1 ПАС-300-2
ШС-24,8-11	330/30	24,8	1200	2,8	ПА-6-1 ПАС-300-2
ШС-25,2-11	330/43	25,2	1100	2,1	ПА-6-1 ПАС-300-2
ШС-26,0-11	400/18	26	1100	2,2	ПА-6-1 ПАС-300-2
ШС-26,6-11	400/22	26,6	1100	2,9	ПА-6-1 ПАС-300-2
ШС-27,5-11	400/51	27,5	1100	2,3	ПА-6-1 ПАС-400-2
ШС-30,6-11	500/64	30,6	1300	3,7	ПА-6-1 ПАС-400-2
