Шлейфовые соединительные спиральные зажимы типа ШС-D-01
Назначение
Шлейфовые соединительные спиральные зажимы типа ШС-D-01 предназначены для соединения грозозащитных тросов в шлейфах воздушных линий электропередачи.
Условные обозначения:
- ШС - зажим шлейфовый соединительный спиральный;
- D - диаметр провода (троса);
- ХХ - модификация зажима.
Заказать

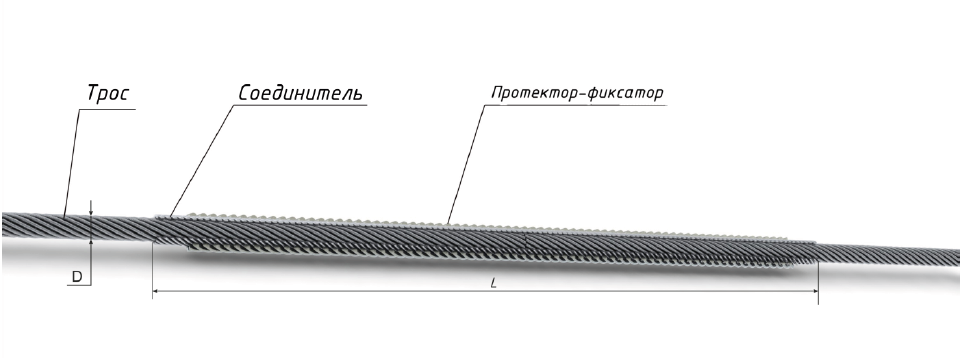

В конструкцию соединительного зажима входят:
- соединитель - спиральные пряди из стальных проволок, склеенных между собой, на внутреннюю поверхность нанесен абразив;
- токопроводящий повив - отдельные спирали из проволок из алюминиевого сплава;
- силовой повив (протектор-фиксатор) - отдельные спирали или спиральные пряди из стальных проволок, склеенные между собой, на внутреннюю поверхность пряди нанесен абразив.
- соединитель - спиральные пряди из стальных проволок, склеенных между собой, на внутреннюю поверхность нанесен абразив;
- токопроводящий повив - отдельные спирали из проволок из алюминиевого сплава;
- силовой повив (протектор-фиксатор) - отдельные спирали или спиральные пряди из стальных проволок, склеенные между собой, на внутреннюю поверхность пряди нанесен абразив.
Зажимы имеют следующие преимущества перед традиционно используемой арматурой:
- обеспечивают сохранность провода в зоне соединения и ремонта за счет равномерного распределения усилия по всей длине зажима;
- удобны при монтаже, не требуют специального оборудования или дополнительной монтажной оснастки.
- обеспечивают сохранность провода в зоне соединения и ремонта за счет равномерного распределения усилия по всей длине зажима;
- удобны при монтаже, не требуют специального оборудования или дополнительной монтажной оснастки.
В зависимости от модификации, применяются для соединения и восстановления механической однородности:
... - 01: троса в пролете воздушных линий электропередачи;
... - 11: провода в пролете воздушных линий электропередачи.
... - 01: троса в пролете воздушных линий электропередачи;
... - 11: провода в пролете воздушных линий электропередачи.
Таблица размеров
| Марка зажима | Стальные тросы по ГОСТ 3062, 3063, 3064 |
L, мм | масса зажима, кг |
Существующий аналог |
|
| Сечение, мм2 | Диаметр D, мм | ||||
| ШС-9,1-01 | 48,64 | 9,1 | 750 | 0,5 | СВС-50-3 |
| ШС-9,2-01 | 48,64 | 9,2 | 750 | 0,5 | СВС-50-3 |
| ШС-11,0-01 | 72,95 | 11,0 | 750 | 0,5 | СВС-70-3 |
| ШС-14,0-01 | 117,9 | 14.0 | 850 | 1,8 | СВС-120-3 |
| ШС-20,0-01 | 228,74 | 20 | 1000 | 2,3 | СВС-260-3 |
| ШС-8,0-01-МЗ | 45,4 | 8 | 800 | 0,5 |
-
|
| ШС-9,1-01-МЗ | 57,6 | 9,1 | 900 | 0,6 | - |
| ШС-9,2-01-МЗ | 57,6 | 9,2 | 900 | 0,6 | - |
| ШС-11,0-01-МЗ | 88,6 | 11 | 1000 | 0,7 | - |
