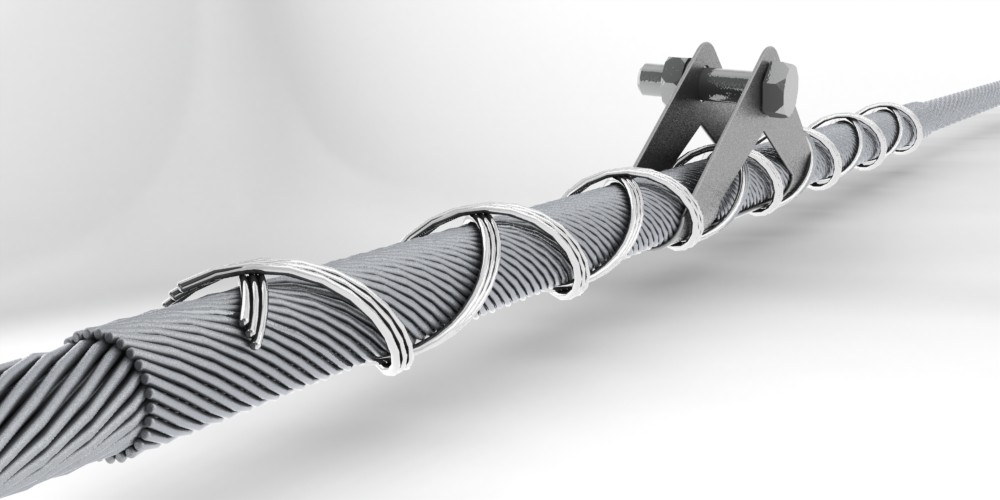

Поддерживающие спиральные зажимы типа ПС-DП-XX
Назначение
Поддерживающий спиральный зажим предназначен для поддерживающего крепления проводов, грозозащитных тросов, оптических кабелей на промежуточных опорах, уменьшая статические и динамические нагрузки в точке поддержки.
Условные обозначения:
- ПС- поддерживающий спиральный зажим;
- D - диаметр провода;
- П - наличие протектора в составе зажима;
- 01, 11 - модификация зажима.
Заказать

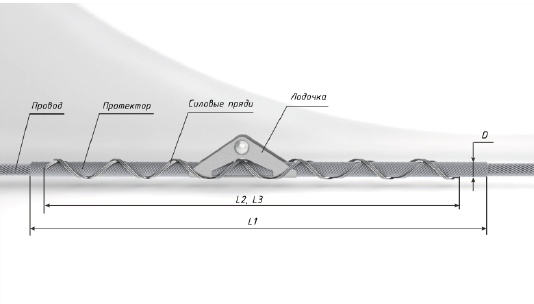

Зажим поддерживающий состоит из:
- протектора, выполненного из отдельных проволочных спиралей;
- двух силовых прядей;
- оцинкованной лодочки;
- крепежных деталей.
- протектора, выполненного из отдельных проволочных спиралей;
- двух силовых прядей;
- оцинкованной лодочки;
- крепежных деталей.
В зависимости от модификации, применяются для уменьшая статических и динамических нагрузок в точке поддержки и ремонта:
... - 01: для стального троса при повреждении до 30% сечения;
... - 11: для провода при повреждении до 34% сечения.
... - 01: для стального троса при повреждении до 30% сечения;
... - 11: для провода при повреждении до 34% сечения.
Таблица размеров
| Марка зажима | Марка провода (троса) | Протектор, мм | Силовая прядь, мм | ||
| D | L1 | L2 | L3 | ||
| ПС-9,1П-01 | С 50 | 15,5 | 1700 | 1300 | 1300 |
| ПС-11,0П-01 | С 70 | 16,4 | |||
| ПС-9,6П-11 | АС 50/8 | 15,6 | 1300 | 800 | 800 |
| ПС-11,4П-11 | АС 70/11 | 17,4 | 1600 | ||
| ПС-13,3П-11 | АС 70/39 | 20,9 | 1700 | 1300 | 1300 |
| ПС-13,5П-11 | АС 95/16 | 21,1 | |||
| ПС-15,2П-11 | АС 120/19 | 21,2 | |||
| ПС-15,4П-11 | АС 120/27 | 21,4 | 1800 | 1300 | 1300 |
| ПС-15,4/11П-11 | АС 70/72 | 21,4 | |||
| ПС-16,8П-11 | АС 150/19 | 24,1 | |||
| ПС-17,1П-11 | АС 150/24 | 24,4 | 1800 | ||
| ПС-17,5П-11 | АС 150/34 | 24,8 | 1300 | 1300 | |
| ПС-18,9П-11 | АС 185/24 | 26,2 | |||
| ПС-18,8П-11 | АС 185/29 | 26,1 | 1800 | ||
| ПС-19,6П-11 | АС 185/43 | 26,9 | |||
