Натяжные зажимы без протектора
Назначение
Зажимы натяжные спиральные типа HC-D-02 служат для анкерной подвески проводов типа АС и грозозащитных тросов на опорах ВЛ с использованием принципа спирали, обеспечивая постоянную радиальную силу захвата провода до 90% усилия на разрыв самого провода.
Условные обозначения:
- НС - натяжной спиральный зажим;
- D - номинальный диаметр провода;
- 02 - модификация зажима.

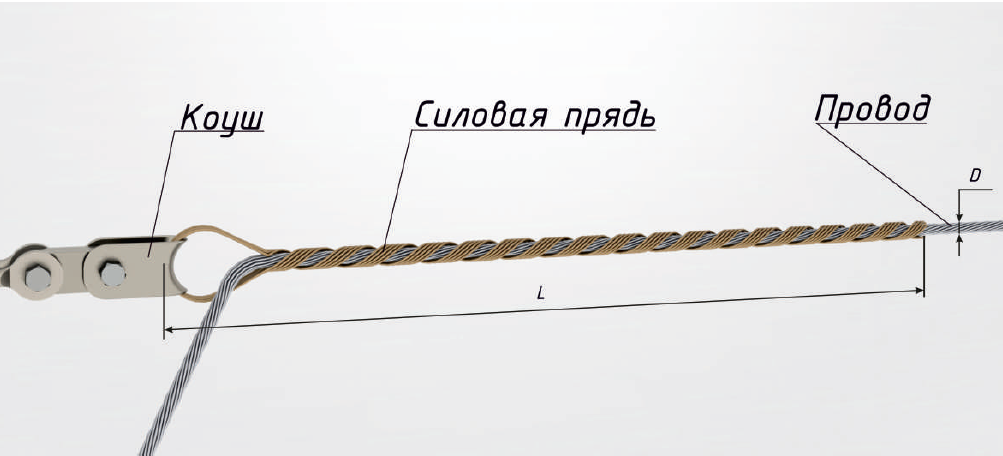

Основными элементами спирального натяжного зажима являются силовая спираль и коуш. Особенностью такого зажима является то, что в процессе восприятия усилий растяжения происходит обжатие провода за счёт затягивания спиралей.
Коуш служит для соединения элементов сцепной арматуры с петлей силовой пряди - основной части зажима.
Силовая спираль состоит из нескольких проволок, склеенных между собой. На внутреннюю поверхность силовой пряди НСнесено абразивное покрытие для увеличения трения и обеспечения надёжной фиксации провода в зажиме.
Таблица размеров
| Марка зажима | Провода (тросы ) марок АС, АСКП, АСКС, АСК по ГОСТ 839 | L, мм | Марка коуша |
Существующий аНСлог |
|
| Сечение, мм2 | Диаметр D, мм | ||||
| НС-8,4-02 | 35/6,2 | 8,4 | 650 | К-25 | НКК-1-1Б |
| НС-9,6-02 | 50/8 | 9,6 | 750 | К-25 | НКК-1-1Б |
| НС-11,4-02 | 70/11 | 11,4 | 800 | К-70 | HБ-2-6 |
| H3-2-7 | |||||
| НС-13,5-02 | 95/16 | 13,5 | 950 | К-70 | HБ-2-6 |
| H3-2-7 | |||||
| НС-15,2-02 | 120/19 | 15,2 | 1100 | К-70 | HБ-2-6 |
| H3-2-7 | |||||
| НС-15,4-02 | 120/27 | 15,4 | 1100 | К-70 | HБ-2-6 |
| H3-2-7 | |||||
| НС-16,8-02 | 150/19 | 16,8 | 1200 | К-70 | НБ-3-6Б |
| НС-17,1-02 | 150/24 | 17,1 | 1250 | К-70 | НБ-3-6Б |
| НС-17,5-02 | 150/34 | 17,5 | 1350 | К-70 | НБ-3-6Б |
| НС-18,8-02 | 185/29 | 18,8 | 1450 | К-70 | НАС-240-1 |
| НБ-3-6Б | |||||
| НС-18,9-02 | 185/24 | 18,9 | 1450 | К-70 | НАС-240-1 |
| НБ-3-6Б | |||||
| НС-19,6-02 | 185/43 | 19,6 | 1500 | К-120 | НАС-240-1 |
| НБ-3-6Б | |||||
| НС-19,8-02 | 205/27 | 19,8 | 1500 | К-120 | НАС-240-2 |
| НБ-3-6Б | |||||
| НС-21,6-02 | 240/32 | 21,6 | 1550 | К-120 | НАС-240-1 |
| НАС-240-2 | |||||
| НС-22,4-02 | 240/56 | 22,4 | 1600 | К-120 | НАС-330-1 |
| НС-24,0-02 | 300/39 | 24 | 1550 | К-120 | НАС-330-1 |
| НС-24,1-02 | 300/48 | 24,1 | 1600 | К-120 | НАС-330-1 |
| НС-24,5-02 | 300/67 | 24,5 | 1700 | К-160 | НАС-300-1 |
| НС-24,8-02 | 330/30 | 24,8 | 1700 | К-120 | НАС-330-2 |
| НС-25,2-02 | 330/43 | 25,2 | 1750 | К-160 | НАС-330-1 |
| НС-26,0-02 | 400/18 | 26 | 1750 | К-120 | НАС-400-1 |
| НС-26,6-02 | 400/22 | 26,6 | 1750 | К-120 | НАС-400-1 |
| НС-27,5-02 | 400/51 | 27,5 | 1850 | К-160 | НАС-450-1 |
