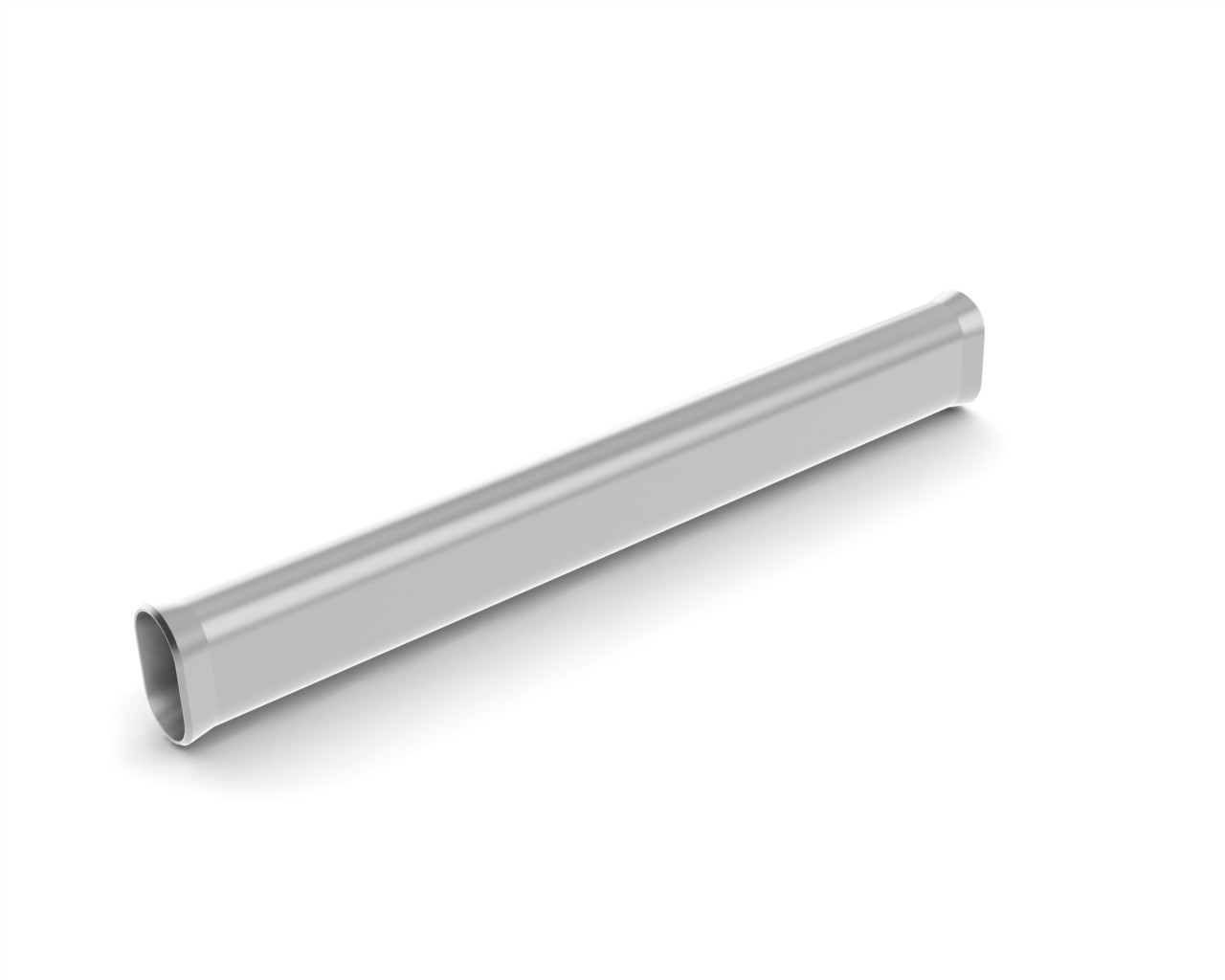

Зажимы соединительные овальные СОМ
Назначение
Овальный соединительный зажим СОМ предназначен для соединения медных проводов методом местного обжатия. Монтаж осуществляется при помощи МИ-19А.
Соединительные овальные зажимы типа СОМ изготавливаются по особому заказу.
Заказать
Таблица размеров
| Обозначения | Провода марки М по ГОСТ 839-80 | Размеры, мм | Масса, | |||||
| номинальное сечение, мм2 | прочность заделки провода, кН, не менее | А | а | B | b | L | кг | |
| СОМ-35-1 | 35 | 11,614 | 20,4 | 17 | 11,9 | 8,5 | 122 | 0,097 |
| СОМ-50-1 | 50 | 15,753 | 23,4 | 20 | 13,4 | 10 | 173 | 0,151 |
| СОМ-701 | 70 | 22,699 | 26,6 | 23,2 | 15 | 11,6 | 193 | 0,195 |
| СОМ-95-1 | 95 | 31,517 | 30,2 | 26,8 | 16,8 | 13,4 | 258 | 0,295 |
| СОМ-120-1 | 120 | 39,24 | 34 | 30 | 19 | 15 | 280 | 0,42 |
| СОМ-150-1 | 150 | 47,148 | 38 | 34 | 21 | 17 | 300 | 0,51 |
