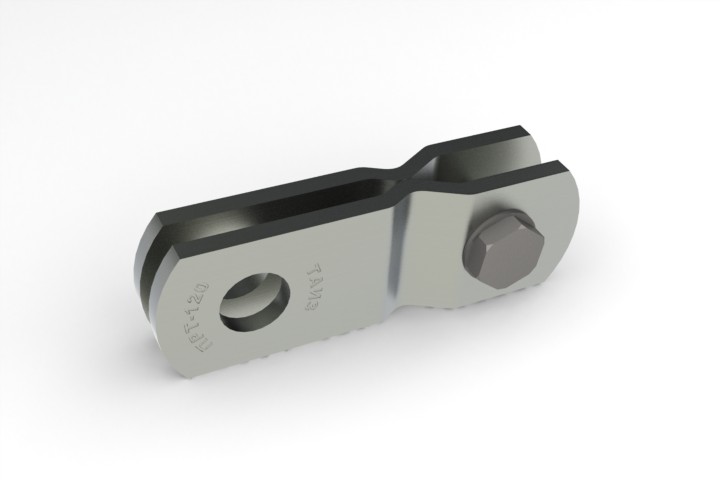

Звенья промежуточные трехлапчатые ПРТ
Назначение
Для удлинения изолирующих подвесок.
Звенья промежуточные изготавливаются по ГОСТ Р 51177-2017.
Таблица размеров
| Обозначение | Размеры мм | Масса, кг | Разрушающая нагрузка кН (тс), не менее | |||||
| B1 | b | d | D | A | L | |||
| ПРТ-4-1А | 15 | 14 | 14 | 15 | 65 | 101 | 0,27 | 40 (4) |
| ПРТ-7-1 | 17 | 16 | 16 | 17 | 70 | 110 | 0,462 | 70 (7) |
| ПРТ-12-1 | 23 | 22 | 22 | 23 | 100 | 160 | 1,145 | 120 (12) |
| ПРТ-16-1 | 26 | 25 | 25 | 26 | 110 | 180 | 1,43 | 160 (16) |
| ПРТ-21-1 | 29 | 28 | 28 | 29 | 115 | 185 | 2,30 | 210 (21) |
| ПРТ-25-1 | 34 | 32 | 32 | 34 | 135 | 215 | 3,27 | 250 (25) |
| ПРТ-30-1 | 38 | 36 | 36 | 38 | 140 | 220 | 4,20 | 300 (30) |
| ПРТ-35-1 | 40 | 38 | 38 | 40 | 150 | 240 | 5,37 | 350 (35) |
| ПРТ-45-1 | 42 | 40 | 40 | 42 | 160 | 260 | 7,21 | 450 (45) |
| ПРТ-53-1 | 44 | 42 | 42 | 44 | 165 | 305 | 8,0 | 530 (53) |
| ПРТ-60-1 | 47 | 45 | 45 | 47 | 185 | 305 | 9,78 | 600 (60) |
| ПРТ-75-1 | 52 | 50 | 50 | 52 | 195 | 352 | 12,90 | 750 (75) |
| ПРТ-90-1 | 58 | 56 | 56 | 58 | 220 | 370 | 17,04 | 900 (90) |
| ПРТ-110-1 | 62 | 60 | 60 | 62 | 245 | 425 | 22,30 | 1100 (110) |
Звено промежуточное трехлапчатое ПРТ представляют собой элемент, используемый для соединения и удлинения изолирующих подвесок. Устройства имеют три лапки, обеспечивая их надежное крепление и устойчивость.
Где используются устройства
Звено промежуточное трехлапчатое используется на подстанциях для соединения трансформаторов с распределительными устройствами, обеспечивая надежное крепление проводников, минимизируя тем самым риск повреждения под воздействием вибраций и температурных изменений. В конструкции воздушных линий электропередачи устройства применяются для крепления изоляторов к опорам. Удлинение подвесок приводит к уменьшению напряженности электрического поля проводников, снижая вероятность пробоя изоляции и увеличивая безопасность работы специализированного оборудования.
В чем состоят функции качественных звеньев промежуточных трехлапчатых ПРТ
- Механическая устойчивость. Звено промежуточное трехлапчатое ПРТ обеспечивает надежное механическое соединение между компонентами, предотвращая их смещение и повреждение под воздействием внешних факторов, таких как вибрации или нагрузки.
- Удлинение изолирующих подвесок. Удлинение подвесок позволяет уменьшить напряженность электрического поля вокруг проводников, что снижает вероятность пробоя изоляции и увеличивает безопасность работы оборудования.
- Электрическая проводимость. Обеспечивают надежный электрический контакт между проводниками, минимизируя сопротивление соединения и потери энергии, что критически важно для эффективной работы высоковольтных систем.
Завод «ТАИЗ» производит надежные устройства ПРТ следующих типов:
- 110;
- 90;
- 75;
- 60;
- 53;
- 45;
- 35;
- 30;
- 25;
- 21;
- 16;
- 12;
- 7;
- 4.
Купить продукцию дешевле, чем у конкурентов можно самовывозом или с доставкой по всей России.
