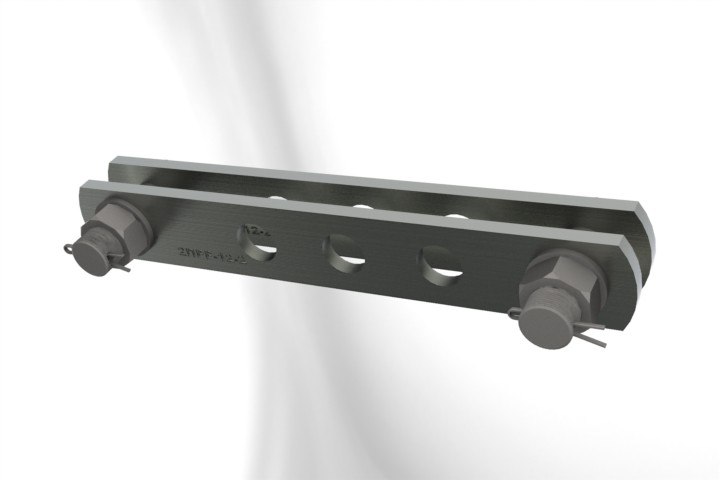

Звенья промежуточные двойные 2ПРР
Назначение
Для установки на них коромысел типа 3КЛ, 5КЛ, 8КЛ.
Звенья промежуточные изготавливаются по ГОСТ Р 51177-2017.
Заказать
Таблица размеров
| Обозначение | Размеры, мм | Масса, кг | Разрушающая нагрузка, кн (тс), не менее | |||||
| A | B | B | d | L | H | |||
| 2ПРР-7-2 | 245 | 61 | 17 | 16 | 285 | 36 | 1,05 | 70 (7) |
| 2ПРР-12-2 | 275 | 78 | 23 | 22 | 335 | 45 | 2,03 | 120 (12) |
| 2ПРР-12-2a | 245 | 78 | 23 | 22 | 305 | 45 | 2,00 | 120 (12) |
| 2ПРР-16-2 | 275 | 83 | 26 | 25 | 345 | 60 | 2,94 | 160 (16) |
| 2ПРР-16-2a | 245 | 83 | 26 | 25 | 315 | 60 | 2,66 | 160 (16) |
| 2ПРР-21-2 | 98 | 29 | 28 | 445 | 56 | 4,92 | 210 (21) | |
| 2ПРР-25-2 | 375 | 110 | 34 | 32 | 455 | 63 | 6,69 | 250 (25) |
| 2ПРР-30-2 | 120 | 38 | 36 | 70 | 8,72 | 300 (30) | ||
