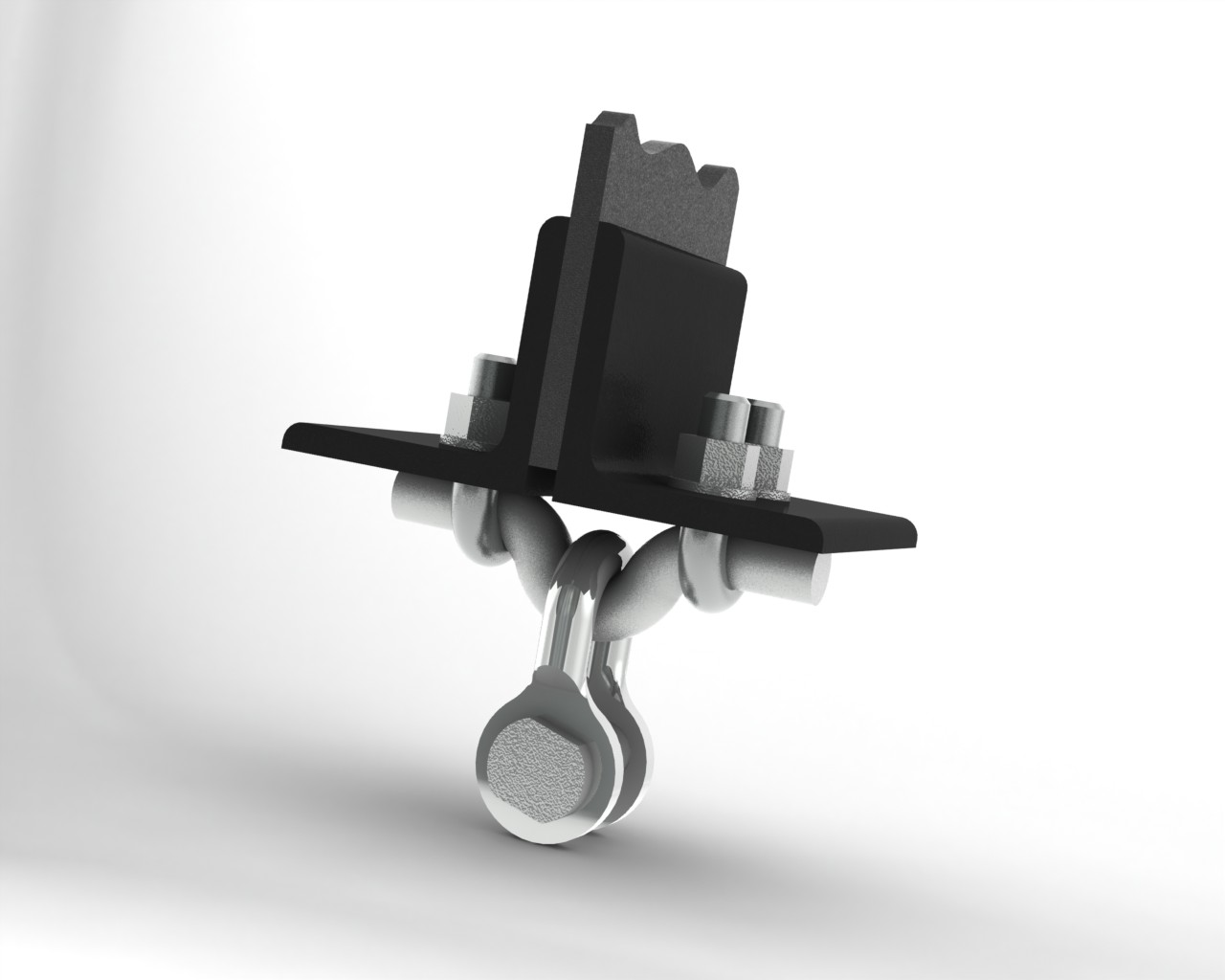

Узлы крепления КГ
Назначение
Узлы крепления КГ предназначенны для крепления с подвижностью в двух вазимно перпендикулярных плоскостях поддерживающих подвесок проводов и креплений молнизащитного троса к металлическим траверсам опор.
Таблица размеров
| Обозначение | Рис. | Размеры, мм | Масса, кг | Разрушающая нагрузка, кН (тс), не менее | |||||||||
| D | D1 | d | H | H1 | I | L1 | L2 | B | B1 | ||||
| кг-12-1 | 1 | 16 | 17 | 22 | 92 | 159 | 158 | 85 | 41 | 23 | 95 | 2,15 | 120 (12) |
| кг-12-3 | 1 | 16 | 17 | - | 27 | 90 | 158 | 85 | 41 | - | 71 | 1,17 | 120 (12) |
| кг-16-1 | 1 | 20 | 21 | 25 | 99 | 178 | 170 | 95 | 48 | 26 | 107,5 | 3,36 | 160 (12) |
| кг-21-1 | 1 | 20 | 21 | 28 | 104 | 188 | 170 | 95 | 48 | 29 | 111 | 4,0 | 210 (21) |
| кг-25-1 | 1 | 24 | 25 | 32 | 125 | 210 | 175 | 100 | 55 | 34 | 125,5 | 5,51 | 210 (21) |
| кг-25-3 | 1 | 24 | 25 | - | 35 | 117 | 175 | 100 | 55 | - | 99 | 3,17 | 250 (25) |
| кг-30-1 | 1 | 24 | 25 | 36 | 140 | 237,5 | 200 | 118 | 60 | 38 | 133 | 6,82 | 300 (30) |
| кг-30-3 | 1 | 24 | 25 | - | 40 | 135 | 200 | 118 | 60 | - | 104 | 3,86 | 300 (30) |
| кг-40-1 | 1 | 30 | 31 | 40 | 146 | 254 | 240 | 138 | 70 | 42 | 151 | 11,5 | 400 (40) |
| кг-40-3 | 1 | 30 | 31 | - | 46 | 128 | 240 | 138 | 70 | - | 126 | 6,42 | 400 (40) |
Узлы крепления КГ представляют собой элементы, предназначенные для фиксации и надёжного соединения с подвижностью в двух взаимно перпендикулярных плоскостях кабелей, проводов и других электроэлементов. Используются для обеспечения стабильного положения компонентов и предотвращения их смещения или повреждения под воздействием внешних факторов, например, ветра, вибрации и других нагрузок.
Где используются узлы крепления КГ
Узлы крепления КГ используются для подключения обмоток трансформаторов к высоким напряжениям, обеспечивая надежный контакт и защиту от коротких замыканий. Применяются для подключения датчиков, исполнительных механизмов и других компонентов в системах автоматизации, работающих на высоких напряжениях. Также узлы КГ служат для соединения кабелей с высоковольтным оборудованием, обеспечивая защиту от внешних воздействий и предотвращая коррозию.
В чем состоят функции качественных узлов КГ
- Механическое соединение. Качественные узлы крепления КГ обеспечивают надежное механическое соединение между различными компонентами оборудования, предотвращая их смещение или повреждение под воздействием вибраций или механических нагрузок.
- Электрическое соединение. Обеспечение надежного электрического контакта между проводниками и компонентами, минимизируя сопротивление соединения и потери энергии.
- Теплоотведение. Соединения КГ могут способствовать рассеиванию тепла, возникающего в результате работы высоковольтного оборудования, что помогает предотвратить перегрев и продлить срок службы компонентов.
- Устойчивость к внешним воздействиям. Узлы КГ должны быть спроектированы так, чтобы выдерживать механические нагрузки, вибрации, температурные колебания и другие внешние воздействия, что критически важно для высоковольтного оборудования.
Завод «ТАИЗ» производит надежные крепления КГ следующих типов:
- КГ-40;
- КГ-30;
- КГ-25;
- КГ-21;
- КГ-16;
- КГ-12;
Купить продукцию дешевле, чем у конкурентов можно самовывозом или с доставкой по всей России.
