Ушки однолапчатые У1 и У1К
Назначение

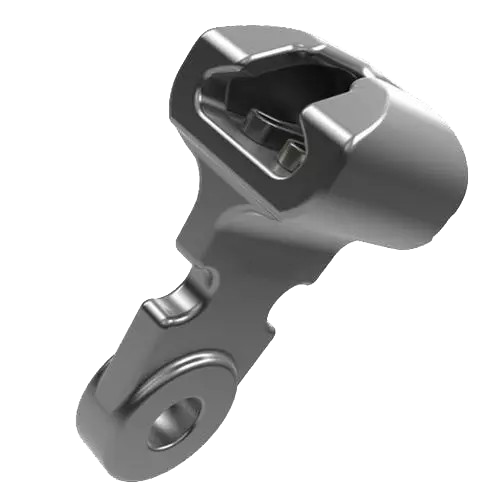

Ушко однолапчатое У1 и У1К предназначенно для соединения стержня подвесного изолятора или серьги с другой линейной арматурой.
Гнездо сферического шарнирного соединения ушек выполняется по ГОСТ 27396-93. Соединительные размеры проушины должны соответствовать требованиям ГОСТ 11359-75. Для запирания стержня изолятора или пестика серьги в гнезде ушки комплектуются W-образнымии замками.
Ушки для воздушных линий электропередачи выпускаются следующих типов:
- У1 — ушки однолапчатые;
- У1К — ушки однолапчатые укороченные;
- У2 — ушки двухлапчатые;
- У2К — ушки двухлапчатые укороченные;
- УС — ушки специальные с гнутым пальцем;
- УСК — ушки специальные укороченные с гнутым.
Таблица размеров

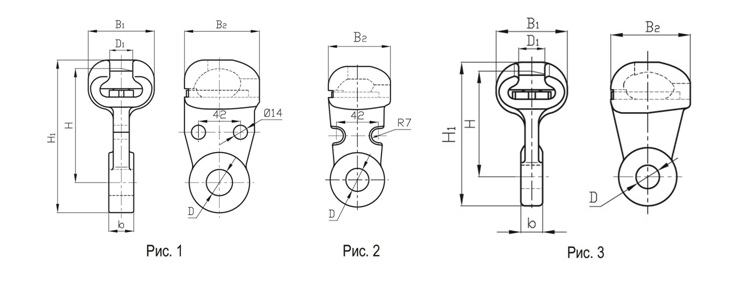

Обозначение | Рис. | Размеры, мм | Масса, кг | Разрушающая нагрузка, кН (тс), не менее | ||||||
B1 | B2 | b | D | D1 | H | H1 | ||||
У1-4-11А | 1 | 38 | 40 | 14 | 15 | 12,5 | 68 | 90 | 0,50 | 40 (4) |
У1-4/7-11/16 | 2 | 38 | 40 | 14 | 17 | 12,5 | 50 | 88 | 0,29 | 40 (4) |
У1-7-16 | 2 | 52 | 58 | 16 | 17 | 19,2 | 96,5 | 123 | 0,67 | 70 (7) |
У1-12-16 | 2 | 56 | 62 | 22 | 23 | 19,2 | 102,5 | 140 | 1,05 | 120 (12) |
У1-16-20 | 3 | 66 | 75 | 25 | 26 | 23,0 | 113,5 | 152 | 1,60 | 160 (16) |
У1-21-20 | 3 | 72 | 78 | 28 | 29 | 23,0 | 130,5 | 173 | 2,24 | 210 (21) |
У1-30-24 | 4 | 94 | 94 | 36 | 38 | 27,5 | 150,0 | 205,5 | 5,04 | 300 (30) |
У1-40-28 | 4 | 112 | 112 | 40 | 42 | 32,0 | 190,0 | 225 | 8,13 | 400 (40) |
У1К-7-16 | 5 | 56 | 58 | 16 | 17 | 19,2 | 77,0 | 116 | 0,62 | 70 (7) |
Ушки однолапчатые представляют собой элементы линейной арматуры для соединения стержня подвесного изолятора или серьги с другими компонентами воздушных линий электропередачи. Устройства обеспечивают шарнирное сферическое соединение, что позволяет компенсировать механические нагрузки и вибрации.
Конструкция включает гнездо, выполненное по ГОСТ 27396-93, и проушину, соответствующую ГОСТ 11359-7524.
Для фиксации стержня изолятора или пестика серьги устройства комплектуются W-образными замками, предотвращающими самопроизвольное расцепление.
Область применения
Оборудование используется в следующих случаях:
Комплектация изолирующих подвесок — для воздушных линий с неизолированными проводами (АС, А, АСК) или защищенными (СИП-3).
Тросовые крепления — в системах без защитной арматуры (например, разрядных рогов).
Сокращение габаритов подвески — модель У1К применяется в условиях, где критично уменьшение длины и веса конструкции.
Пример: ушко У1-7-16 часто используется в подвесках ВЛ 6-35 кВ, обеспечивая надежное соединение изоляторов с серьгами.
Виды
Оборудование имеет сферическое шарнирное соединение, что позволяет им эффективно работать в различных условиях эксплуатации.
У1 — стандартные ушки однолапчатые;
У1К — укороченные ушки однолапчатые, которые сокращают длину и массу подвески, что упрощает монтаж и снижает нагрузку на опоры.;
У2 —двухлапчатые;
У2К — укороченные двухлапчатые;
УС — с гнутым пальцем специальные;
УСК —укороченные с гнутым пальцем специальные.
Совместимость с изоляторами и арматурой, соответствующими ГОСТ 11359-7538.
Технические характеристики и особенности
Оборудование данного типа представляет собой надежные и универсальные компоненты для монтажа ВЛ. Их применение гарантирует:
Прочность — разрушающая нагрузка до 400 кН для тяжелых условий;
Долговечность — защитное цинковое покрытие увеличивает срок службы в агрессивных средах;
Унификацию — соответствие ГОСТам обеспечивает совместимость с большинством типов арматуры и изоляторов.
На нашем сайте вы можете купить оборудование, получив детальные технические консультации и индивидуальные условия поставки. Для оформления заказа свяжитесь с нашими менеджерами.
