Коромысла двухсцепные двухреберные 2КД2 с двумя точками крепления
Назначение
Для комплектации изолирующих подвесок.
Обеспечивает соединение типа "палец-проушина".
Соединяются с однолапчатыми проушинами сцепной арматуры.
Коромысла изготавливаются по ГОСТ Р 51177-2017.
Заказать

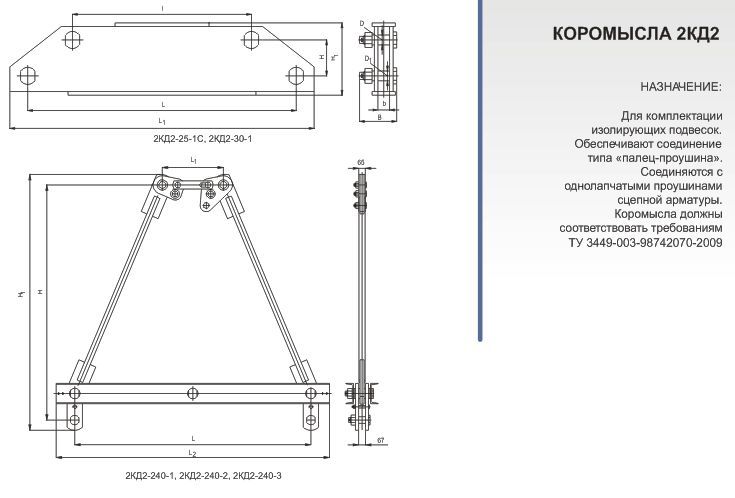

Таблица размеров
| Обозначение | Размеры, мм | Масса, кг | Разрушающая нагрузка, кн (тс), не менее | |||||||||
| B | b | D | D1 | H | H1 | L | L1 | L2 | I | |||
| 2КД2-25-1С | 83 | 26 | 22 | 25 | 80 | 161 | 600 | 680 | - | 400 | 15,1 | 250 (25) |
| 2КД2-30-1 | 88 | 26 | 25 | 25 | 80 | 180 | 800 | 880 | - | 450 | 23,8 | 300 (30) |
| 2КД2-240-1 | - | - | - | - | 2760 | 2958 | 2700 | 600 | 3065 | - | 429,0 | 2158 (216) |
| 2КД2-240-2 | - | - | - | - | 2953 | 3143 | 1200 | 600 | 1565 | - | 375,0 | 2158 (216) |
| 2КД2-240-3 | - | - | - | - | 2825 | 3015 | 2700 | 960 | 3065 | - | 436,0 | 2458 (216) |
