Коромысло трехлучевое универсальное 3КУ
Назначение
Для крепления трех проводов к изолирующей подвеске.
Обеспкчивают соединения цепного типа.
Коромысла должны соответствовать требованиям ТУ 3449-003-98742070-2009
Заказать

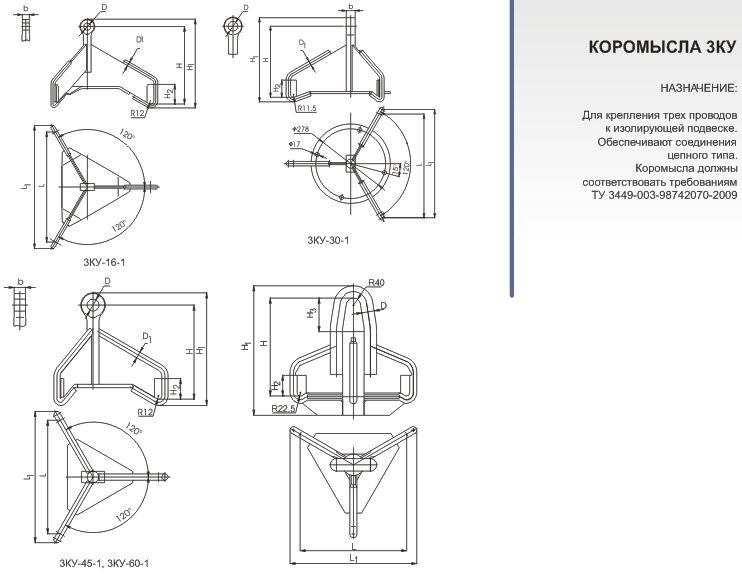

Таблица размеров
| Обозначение | Размер, мм | Масса, кг | Разрушающая нагрузка, кн (тс), не менее | ||||||||
| d | d1 | b | h | h1 | h2 | h3 | l | l1 | |||
| зку-16-1 | 26 | 14 | 25 | 280 | 320 | 70 | - | 400 | 460 | 9,1 | 160(16) |
| зку-30-1 | 38 | 18 | 36 | 290 | 344 | 68 | - | 400 | 452 | 15,3 | 300(30) |
| зку-45-1 | 42 | 22 | 40 | 330 | 395 | 70 | - | 400 | 460 | 20,2 | 450(45) |
| зку-60-1 | 47 | 24 | 45 | 350 | 430 | 90 | - | 400 | 471 | 26,2 | 600(60) |
| зку-135-1 | 60 | 36 | - | 485 | 625 | 120 | 195 | 400 | 500 | 68,0 | 1350(135) |
| зку-180-1 | 70 | 40 | - | 55 | 730 | 120 | 190 | 600 | 710 | 143 | 1800(180) |
