Зажимы поддерживающие глухие типа ПГН | Купить поддерживающую арматуру по низким ценам от компании «ТАИЗ»

Назначение

Для крепления алюминиевых, сталеалюминиевых и медных проводов.

Изготавливаются по ГОСТ 51177-2017

Заказать

Таблица размеров

Обозначение	Рис.	Размеры мм					Диаметр алюминиевых, сталеалюминиевых и медных проводов, мм	Масса, кг	Разрушающая нагрузка кН (тс), не менее
Обозначение	Рис.	L	H	H1	A	d		Масса, кг	Разрушающая нагрузка кН (тс), не менее
ПГН-1-5	1	192	55	94	17	16	6,4-9,2	0,71	25 (2,5)
ПГН-2-6	1	192	55	93	17	16	9,6-12,6	0,71	25 (2,5)
ПГН-2-6А	2	190	55	136	17	16	6,8-10,5	0,94	25 (2,5)
ПГН-3-5	1	220	67	111	20	16	13,5-19,6	1,1	29,4 (3)

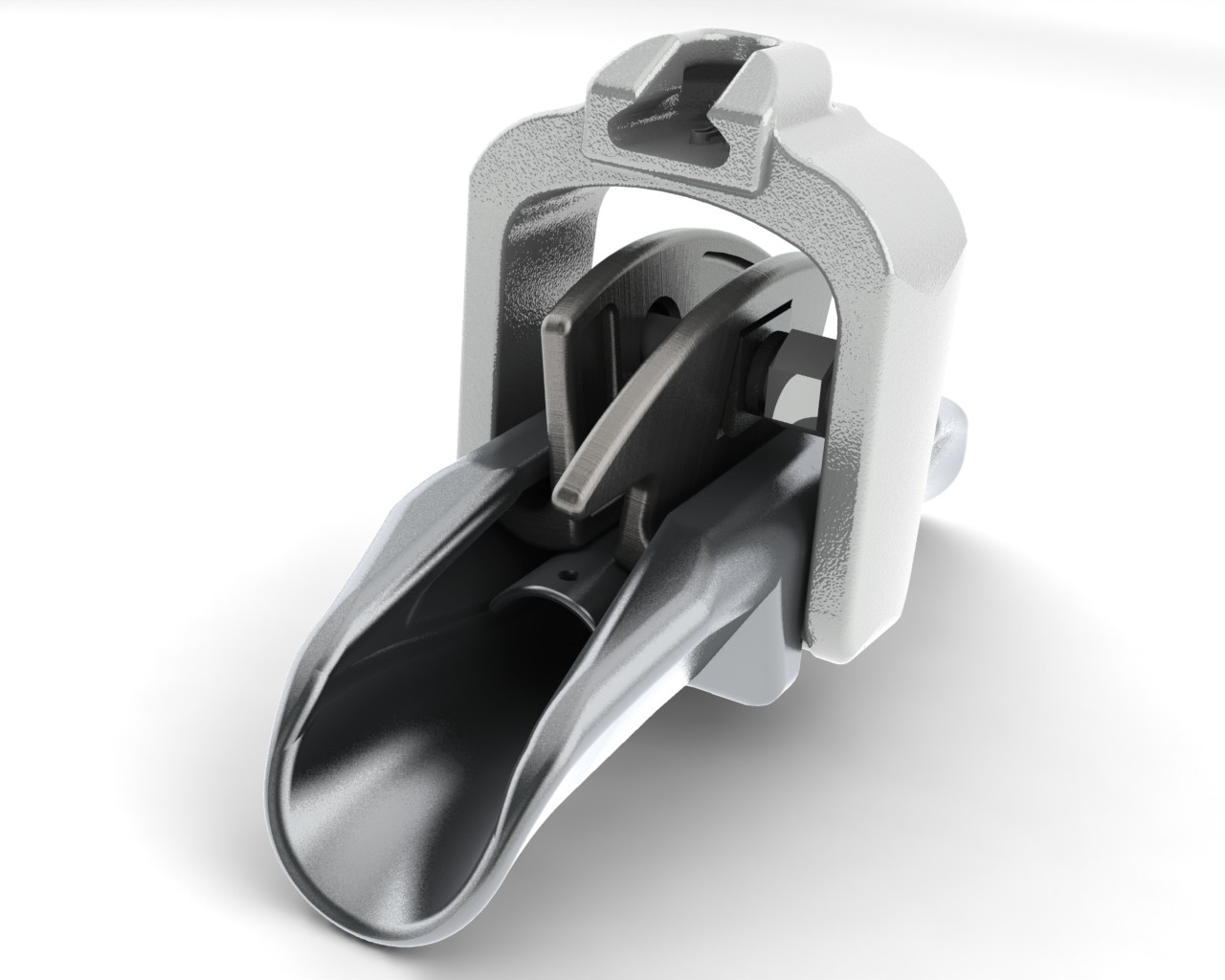

ПГН-5-3	4	300	158	188			21,6-33,2	5,3	60 (6)
ПГН-5-3В	4	300	137	167			21,6-33,2	5,07	60 (6)
ПГН-5-4	4	300	162	196			21,6-33,2	7,00	100 (10)
ПГН-5-6	3	300	38	243			21,6-33,2	5,1	60 (6)
ПГН-5-6В	3	300	38	243			21,6-33,2	5,00	60 (6)
ПГН-5-7	3	300	58	263			21,6-33,2	6,00	60 (6)
ПГН-6-5	4	300	166	196			34,5; 37,5	6,85	100 (10)
ПГН-6-6	3	300	54	243			34,5; 37,5	5,8	100 (10)
ПГН-6-9	4	300	187	223			59	6,20	60 (6)

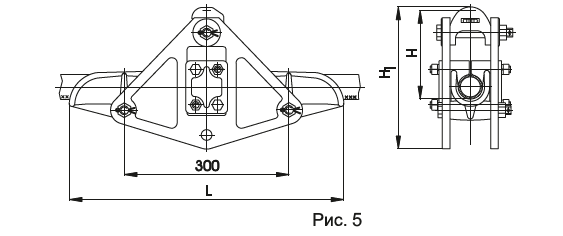

ПГН-8-6	5	500	161	259,5			45	7,3	80 (8)
ПГН-8-6А	5	500	161	214,5			45	6,81	39,24 (4)
ПГН-8-7	3	300	51	272			45,0 - 46,5	6,1	120 (12)
ПГН-8-8	4	300	177	216,5			45,0 - 46,5	7,3	120 (12)
