Назначение

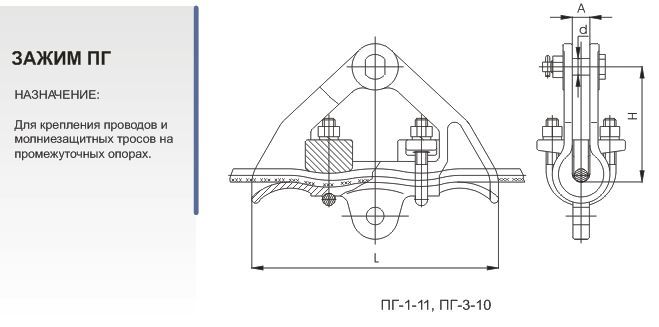

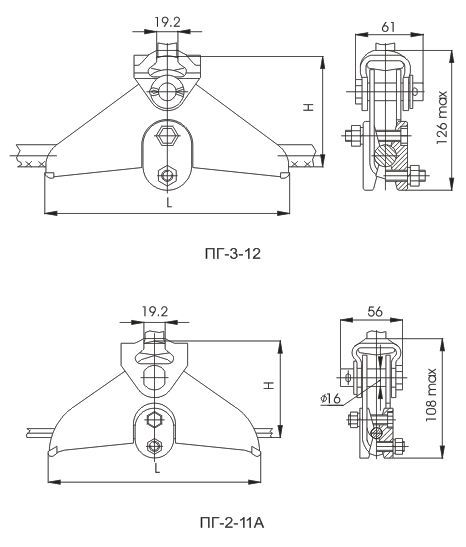

Зажимы поддерживающие глухие типа ПГ от Тульского Арматурно-Изоляторного Завода для крепления проводов и молниезащитных тросов на промежуточных опорах.

Заказать

Таблица размеров

Обозначение	Размеры мм							Масса, кг	Разрушающая нагрузка кН (тс), не менее
Обозначение	В	В1	D	d	d1	H	H1	Масса, кг	Разрушающая нагрузка кН (тс), не менее
СК-4-1	56	15	34	14	10	45	72	0,20	40 (4)
СК-7-1А	66	17	42	16	14	50	85	0,38	70 (7)
СК-12-1А	93	23	52	22	18	65	109	0,92	120 (12)
СК-16-1А	103	26	52	25	20	70	116	1,22	160 (16)
СК-21-1А	108	29	62	28	24	75	130	1,82	210 (21)
СК-25-1А	120	34	66	32	26	90	149	2,33	250 (25)
СК-30-1А	130	38	73	36	28	100	164,5	2,93	300 (30)
СК-35-1А	130	40	78	38	32	100	171	3,23	350 (35)
СК-45-1А	140	42	88	40	34	100	178	5,00	450 (45)
СК-53-1А	162	44	92	42	36	110	192	5,89	530 (53)
СК-60-1А	162	47	97	45	38	125	211,5	6,73	600 (60)
СК-75-1А	182	52	116	50	40	125	223	10,91	750 (75)
СК-90-1А	195	58	120	56	48	150	258	12,20	900 (90)
СК-110-1А	215	62	130	60	53	150	268	16,38	1100 (110)
СК-120-1	225	67	145	65	60	180	312,5	21,75	1200 (120)
СК-135-1	230	72	154	70	60	180	317,0	23,20	1350 (135)
СК-180-1	270	83	176	80	70	220	378,0	36,00	1800 (180)
СК-240-1	312	98	205	95	85	250	437,5	59,30	2400 (240)
СК-270-1	355	111	188	108		270	449,0	69,0	2700 (270)
СК-360-1	403	128	256	125	95	320	543,0	112,0	3600 (360)
СКД-10-1	83	19	42	18	16	80	117,0	0,67	100 (10)
СКД-12-1	93	23	52	22	18	82	126,0	1,16	120 (12)
СКД-16-1	103	26		25	20	105	151,0	1,36	160 (16)
СКД-21-1	108	29	62	28	24	115	170,0	2,0	210 (21)
СКД-30-1	130	38	73	36	28	120	184,5	3,10	300 (30)
СКД-45-1	140	42	88	40	34	170	248,0	6,03	450 (45)
