Назначение

Зажим натяжной НБ используется для фиксации и удержания в натянутом состоянии медных, алюминиевых, сталеалюминиевых и защищенных проводов.
В зависимости от способа монтажа, требуется использование зажимов НБ различного типа. Для крепления проводов АС70/11, АС95/16 сечением от 70 до 120 кв. мм к натяжным подвескам анкерно - угловых опор применяют зажим НБ-2.

Заказать

ТАБЛИЦА РАЗМЕРОВ

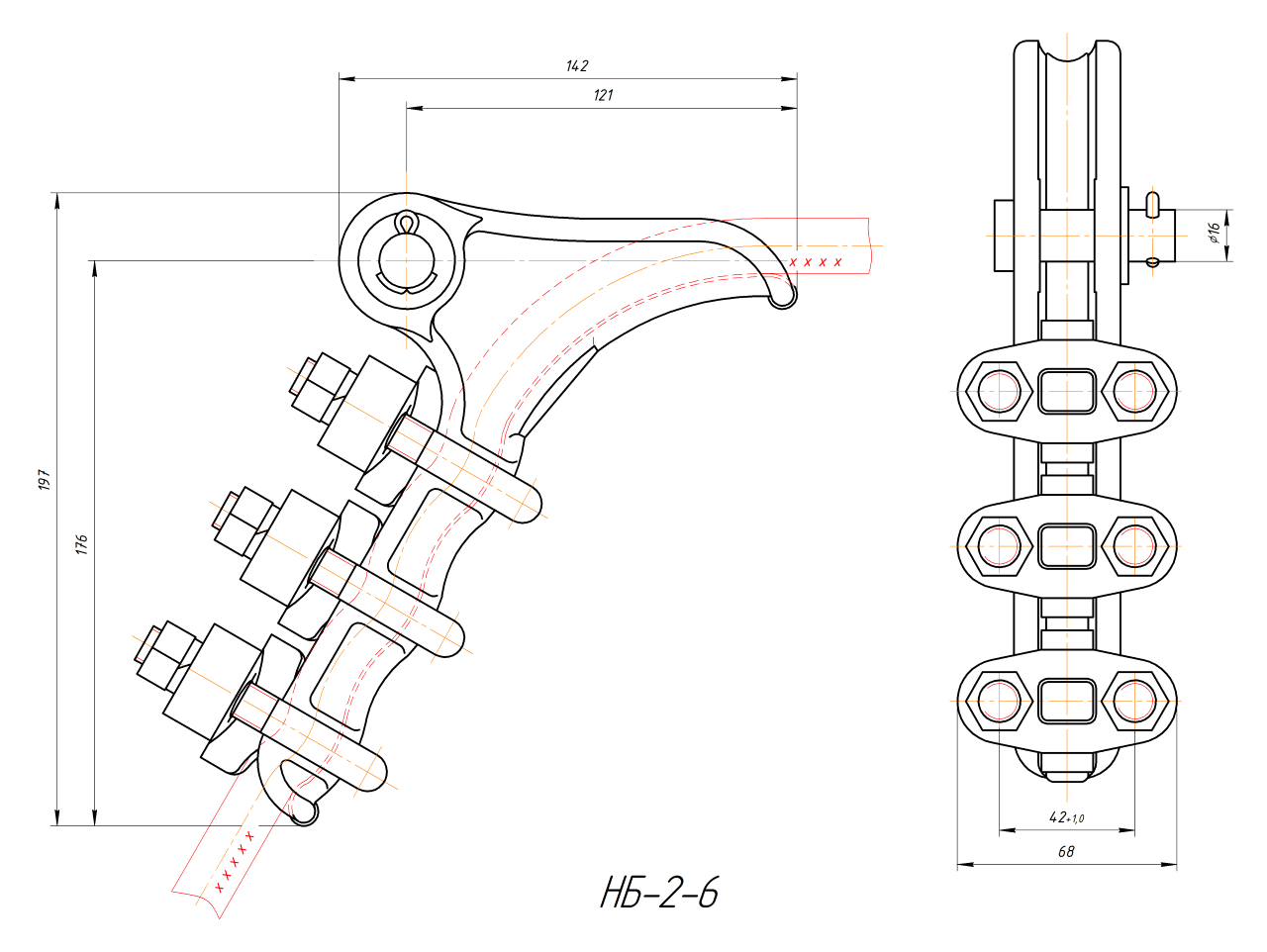

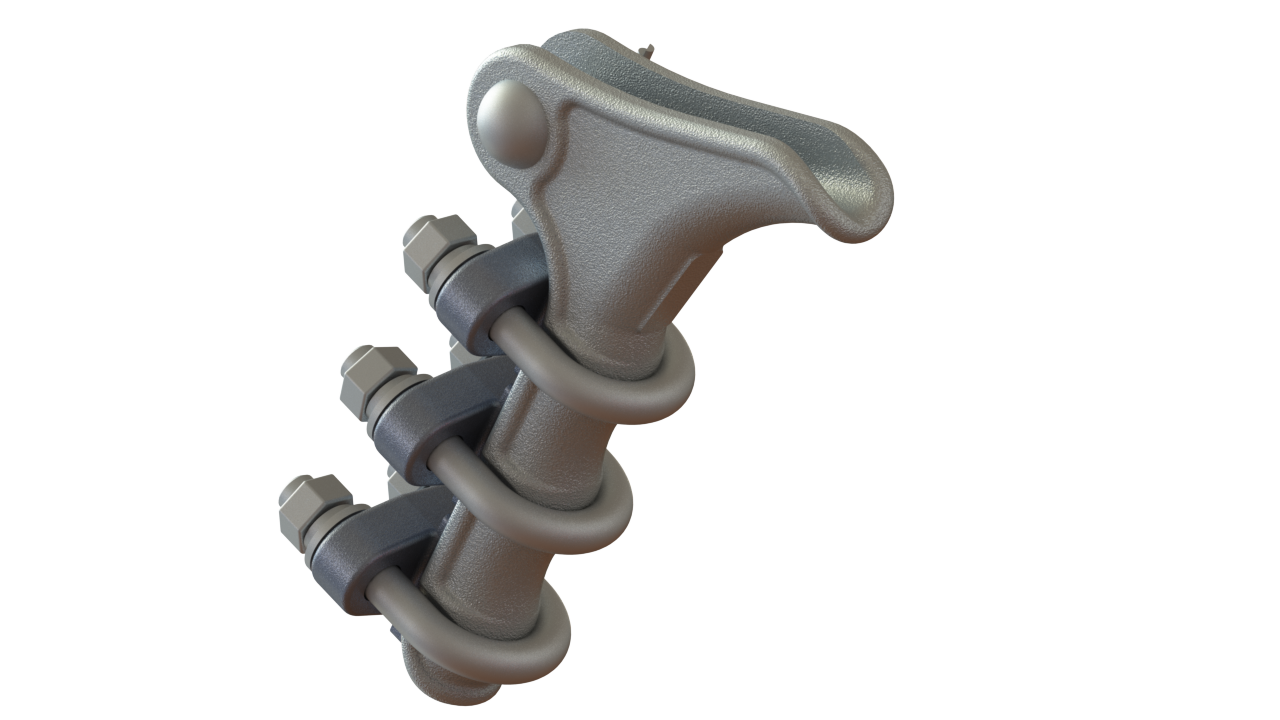

Зажим натяжной болтовой НБ-2-6
Марка зажима	Марка производителя по ГОСТ 839-80	Прочность заделки проводов, кН	Растущая нагрузка, кН, не менее	Масса, кг
НБ-2-6	А95	11,7	57	1,85
	А120	11,7
	А150	20,5
	М85	31,5
	М120	39,2
	АС70/11	21,2
	АС95/16	29,2
	АС120/19	37,4
	АС120/27	44,5
	АС150/19	41,7
	АС150/24	47,0

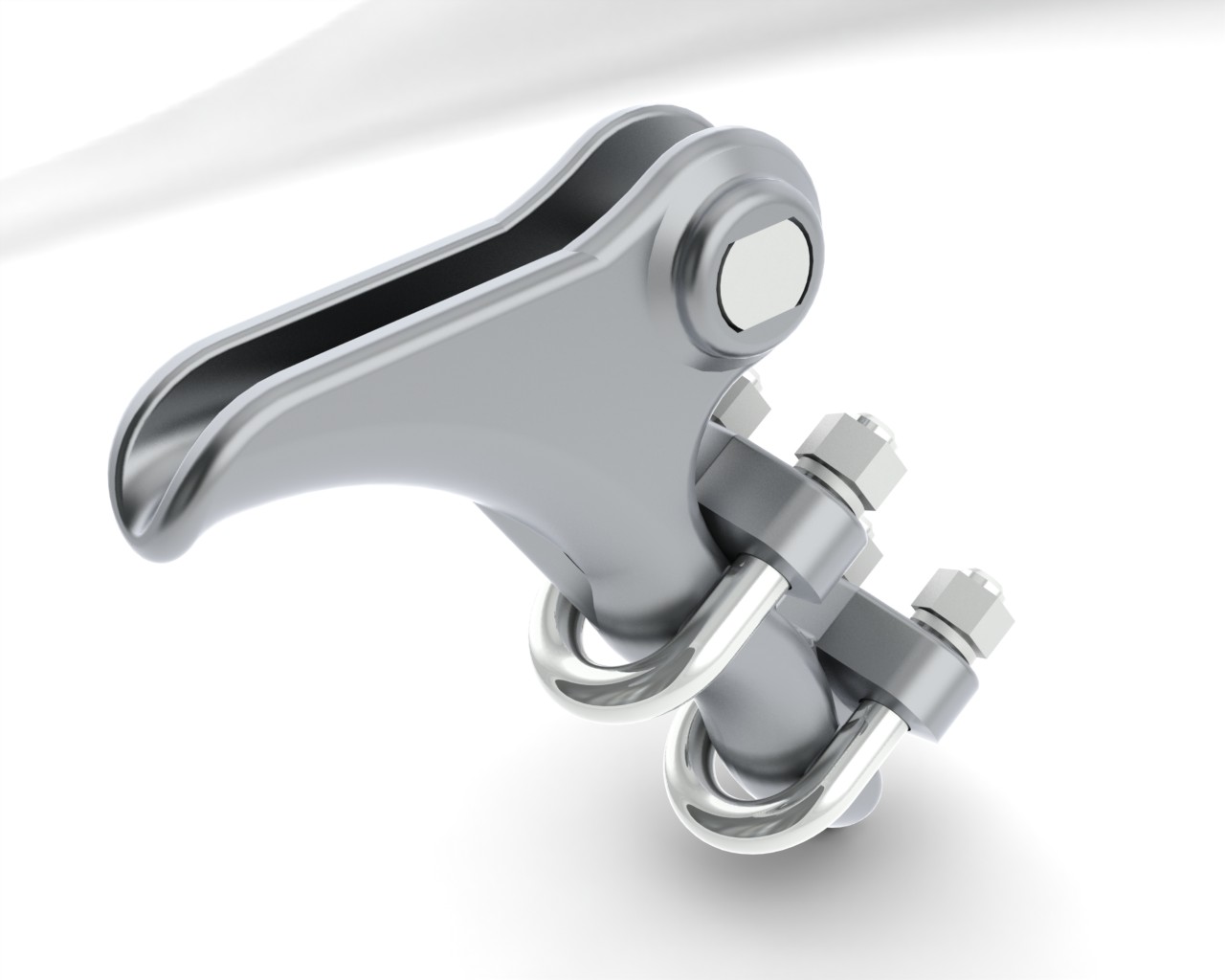

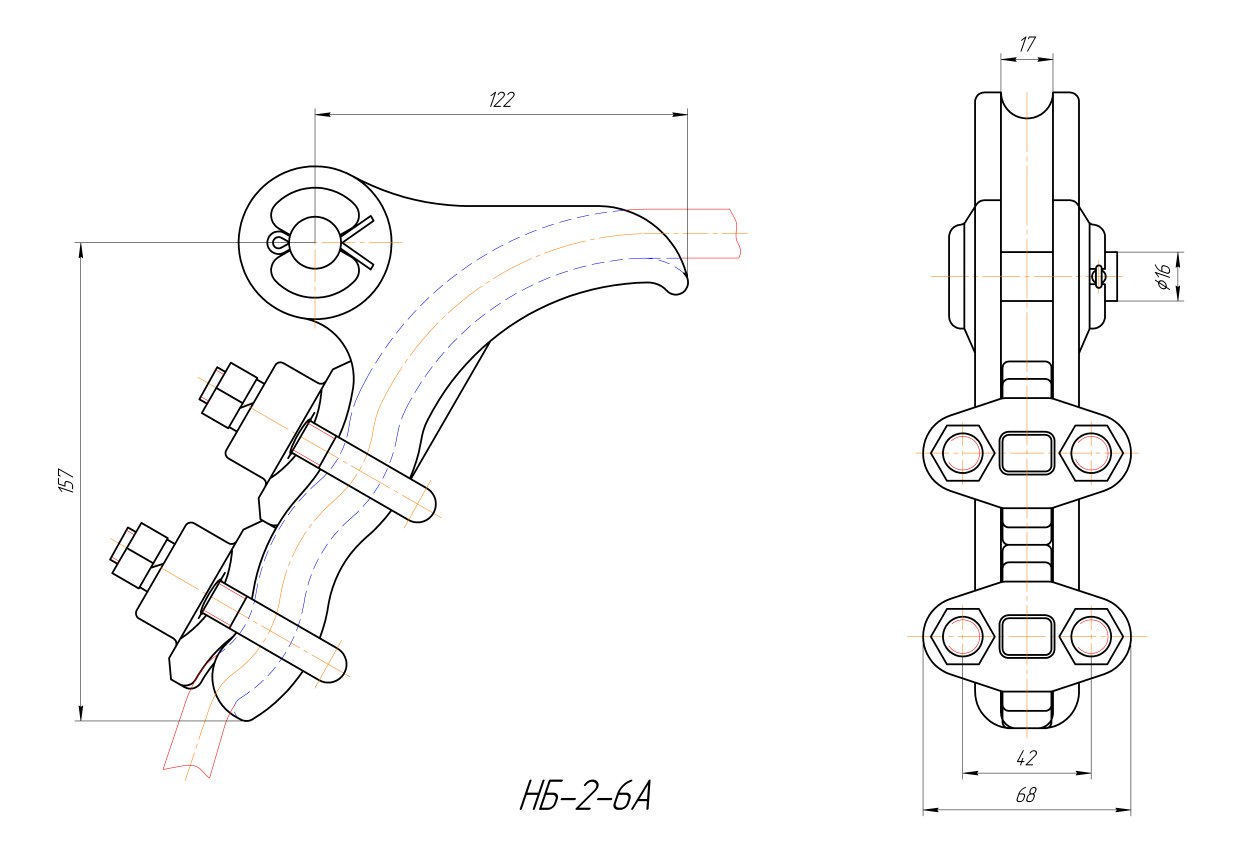

НБ-2-6А	А95	13,2	57	1,1
	А120	17,7
	А150	21,7
	М95	33,9
	М120	38,7
	АС70/11	21,7
	АС95/16	30,0
	АС120/19	37,4

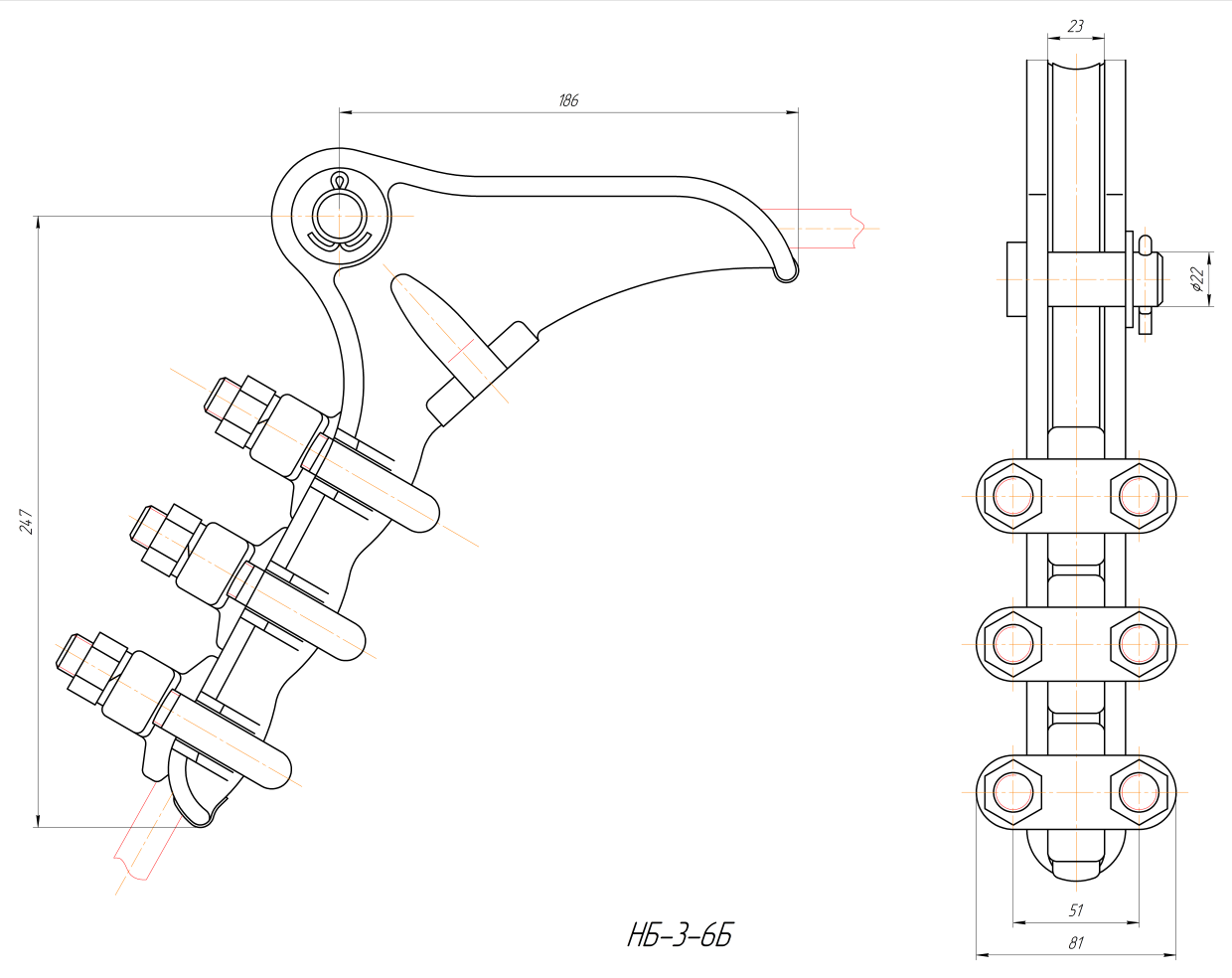

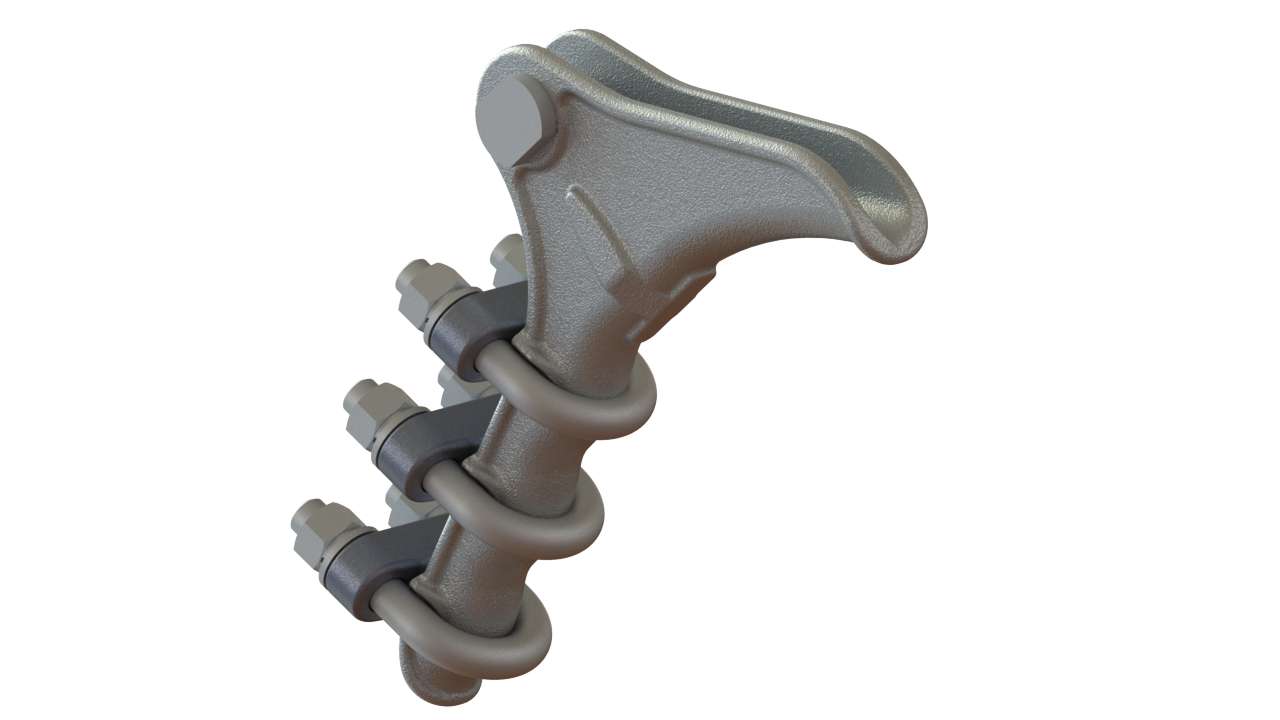

НБ-3-6Б	А150	20,5	88,2	4,7
	А185	25,3
	А240	33,0
	А300	39,8
	М150	47,1
	М185	61,4
	М240	78,6
	АС150/19	41,7
	АС150/24	47,0
	АС150/34	56,4
	АС85/24	50,4
	АС185/29	53,7
	АС185/43	70,0
	АС205/27	55,5
	АС240/32	65,4
	АС240/39	70,7

Эффективная и бесперебойная работа линий электропередач во многом зависит от используемой натяжной арматуры, в комплектацию которой входят болтовые зажимы различного типа. Он берет на себя нагрузку натяжения как при нормальном режиме, так и при воздействии ветра и обледенения. При любых условиях эксплуатации, обеспечивается надежный электрический контакт и прочность заделки проводов на уровне не менее 90% от расчетных показателей. В качестве базовой натяжной арматуры для оконцевания и закрепления сталеалюминевого провода на натяжных подвесках изоляторов, которые расположены на анкерно - угловых опорах открытых распределительных устройств и линий электропередач, применяется зажим НБ-2-6. Его используют при монтаже линий от 6 до 110 кВт. В зависимости от модификации, корпус зажима НБ-2-6 может быть изготовлен из чугуна, стали или алюминиевого сплава. Данный вид арматуры полностью соответствует стандартам, выдерживая заявленную в требованиях разрушающую нагрузку 57 кН.
Основным преимуществом болтовых зажимов является высокая степень надежности, которую они обеспечивают при электромонтажных работах. Стоит также отметить безопасность, простоту в использовании и скорость установки. Особенно востребованы алюминиевые изделия, в которых корпус сочетается с плашками из аналогичного материала, что существенно снижает потери от перемагничивания. Кроме того, данная конструкция не повреждает провода и не требует применения дополнительных пластин.
