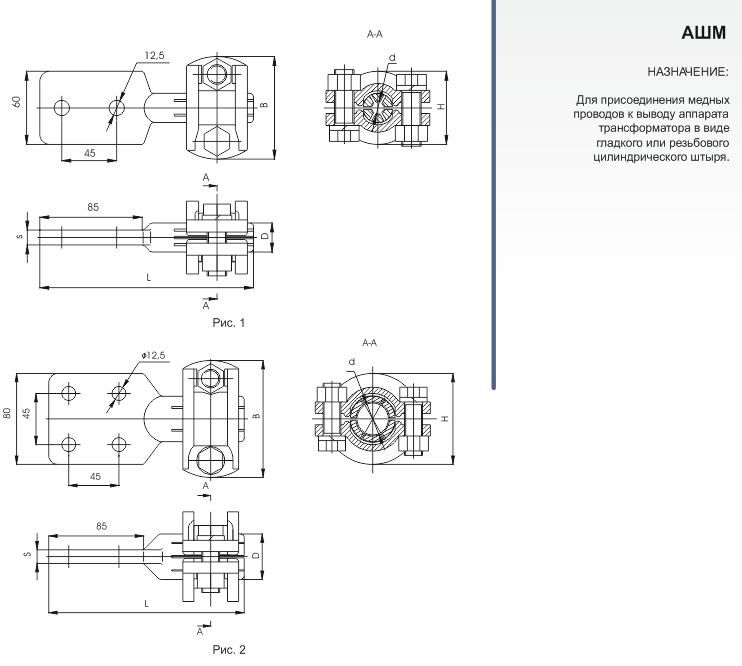

Зажимы аппаратные штырьевые типа АШМ
Для присоединения медных проводов к выводу аппарата трансформатора в виде гладкого или резьбового цилиндрического штыря.
Обозначение | Рис. | Размеры, мм | Масса, кг |
|||||
B | D | d | H | L | S | |||
АШМ-3-2 | 1 | 85 | 22 | 10,5 | 58 | 170 | 12 | 1,46 |
АШМ-4-2 | 87 | 26 | 15,5 | 62 | 175 | 1,58 | ||
АШМ-5-2 | 2 | 115 | 50 | 30 | 80 | 230 | 18 | 2,89 |
АШМ-5-3 | 40 | 31 | 190 | 12 | 2,29 | |||
АШМ-12-1 | 1 | 85 | 24 | М12 | 60 | 175 | 1,54 | |
АШМ-16-1 | 87 | 26 | М16 | 62 | 1,6 | |||
АШМ-16-2 | М16х1,5 | |||||||
АШМ-20-1 | 89 | 28 | М20 | 64 | 1,71 | |||
АШМ-20-2 | М20х1,5 | |||||||
АШМ-27-1 | 2 | 100 | 37 | М27 | 76 | 1,9 | ||
АШМ-30-1 | 103 | 40 | М30 | 80 | 2,0 |
Зажимы аппаратные штырьевые типа АШМ от Тульского Арматурно-Изоляторного Завода
