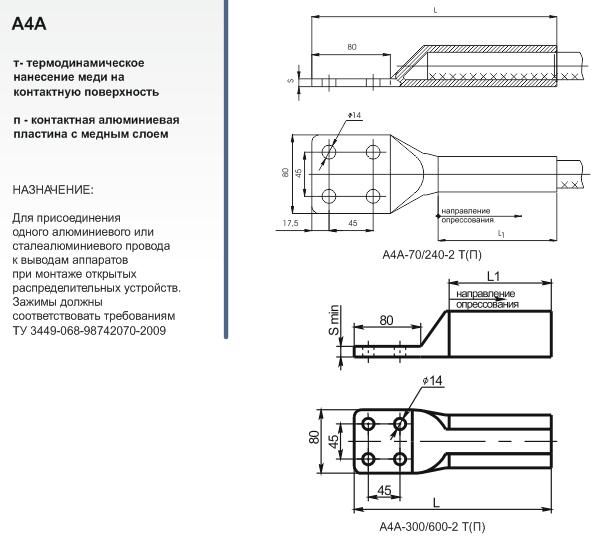

Зажимы аппаратные прессуемые типа А4А (с четырьмя отверстиями в контактной лапке)
Для присоединения одного алюминиевого или сталеалюминиевого провода к выводам аппаратов при монтаже открытых распрелелительных устройств.
Зажимы должны соотвествовать требованиям ТУ 3449-068-98742070-2009.
Обозначение | Марка провода по ГОСТ 839-80 |
Интервал диаметров проводов, мм | Матрица опрессования | Размеры, мм | Масса, кг |
||
L | L1 | S | |||||
А4А-70-2-Т | А70; АС70/11 | 10,7 - 11,4 | МШ-2А-16,5 | 185 | 70 | 6 | 0,201 |
А4А-95-2-Т | А95; АС95/16 | 12,3 - 13,5 | МШ-2А-18,5 | 198 | 80 | 8 | 0,253 |
А4А-120-2-Т | А120; А150; АС70/72; АС120/19; АС120/27 |
14,0 - 15,8 | МШ-2А-20,8 | 198 | 80 | 8 | 0,274 |
А4А-150-8-Т | А185; АС150/19; АС150/24; АС150/34 | 16,8 - 17,5 | АШ-23,4 | 230 | 80 | 10 | 0,388 |
А4А-185-8-Т | А240; АС95/141; АС185/24; АС185/29; АС185/43; АС205/27 |
18,8 - 20,0 | АШ-26 | 245 | 90 | 10 | 0,416 |
А4А-240-8-Т | А300; АС240/32; АС240/39; АС240/56 | 21,6 - 22,4 | АШ-30,3 | 255 | 100 | 10 | 0,514 |
А4А-300-2-Т | АС300/39; АС300/48; АС300/66; АС300/67; АС330/30; АС330/43; АС400/18; АС400/22; А350; А400 |
24,0 - 26,6 | А-40,5 | 220 | 100 | 12 | 0,611 |
А4А-400-2-Т | АС400/51; АС400/64; АС400/93; АС450/56; АС300/204; АС500/26; АС500/27; АС500/64; А450; А500; А550 |
27,3 - 30,6 | А-45,0 | 240 | 120 | 12 | 0,721 |
А4А-600-2-Т | АС550/71; АС600/72; А600; А650 | 31,5 - 33,2 | А-51,0 | 260 | 140 | 14 | 0,961 |
