В современном электроэнергетическом комплексе изоляторы играют ключевую роль, обеспечивая надежную и безопасную работу высоковольтных линий электропередачи, подстанций и распределительных устройств. От правильного выбора зависит не только эффективность передачи электроэнергии, но и долговечность оборудования, а также безопасность персонала и окружающей среды. В данной статье мы рассмотрим основные типы, их характеристики, области применения и проведем сравнительный анализ.



Классификация

Изоляторы — это устройства, предназначенные для механической фиксации и электрической изоляции токоведущих частей оборудования. В зависимости от конструкции, материала и области применения выделяют несколько основных типов:

1. Штыревые и линейные опорные
2. Линейные подвесные
3. Опорные
4. Проходные
5. Изоляторы для контактной сети
6. Специальные (например, для промышленного оборудования)



Характеристики основных типов

1.     Штыревые и линейные опорные изоляторы

Устанавливаются непосредственно на опоры воздушных линий электропередачи (ВЛ) и предназначены для крепления проводов. Они изготавливаются из фарфора, стекла или полимерных материалов. Основные характеристики:

• Номинальное напряжение: до 35 кВ (реже — до 110 кВ)
• Механическая прочность: высокая, выдерживают значительные ветровые и гололедные нагрузки
• Стойкость к загрязнениям: высокая, не требуют регулярного обслуживания
• Область применения: ВЛ низкого и среднего напряжения, распределительные сети.

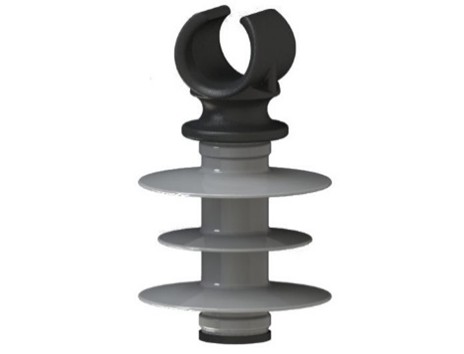

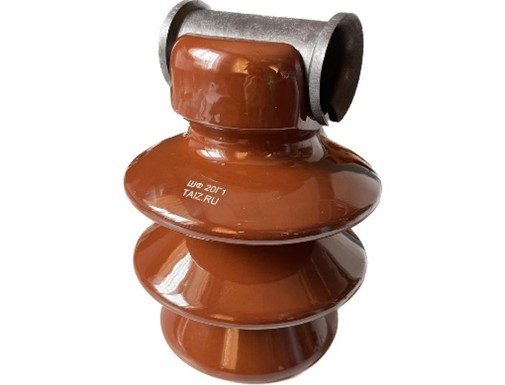

                                           ШФ-20Г1                                                                                           ШПК-20Б УХЛ1





2. Линейные подвесные изоляторы

Состоят из отдельных дисков, соединяемых в гирлянды, что позволяет использовать их на линиях с напряжением до 1150 кВ. Изготавливаются из закаленного стекла, фарфора или полимеров.

• Номинальное напряжение: от 6 кВ и выше
• Гибкость конструкции: возможность наращивания гирлянды для увеличения изоляции
• Устойчивость к механическим нагрузкам: высокая
• Область применения: ВЛ высокого и сверхвысокого напряжения, где требуется большая длина пути утечки.





                                         ЛК 70/10-3 УХЛ1                                                                             ЛК 70/220-3 УХЛ1



3. Опорные изоляторы

Применяются для изоляции и крепления токоведущих шин и оборудования на подстанциях. Они бывают стержневыми и цилиндрическими, изготавливаются из фарфора или полимеров.

• Номинальное напряжение: от 6 кВ до 1100 кВ
• Механическая прочность: очень высокая
• Стойкость к воздействию окружающей среды: высокая
• Область применения: Подстанции, распределительные устройства, открытые и закрытые РУ.





                      ОНШП-10-20-1 УХЛ1                                                       ОСК-8-220-А-4 УХЛ1

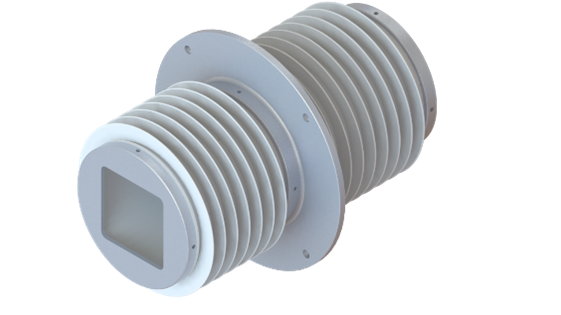

4. Проходные изоляторы



Обеспечивают безопасное прохождение токоведущих частей через стены, перекрытия и кожухи оборудования. Они изготавливаются из фарфора, стекла или полимерных материалов.

• Номинальное напряжение: от 6 кВ до 35 кВ
• Герметичность: высокая, предотвращают утечку тока и проникновение влаги
• Теплостойкость: выдерживают значительные перепады температур
• Область применения: Трансформаторы, распределительные устройства, вводы в здания.







Сравнительный анализ

Тип изолятора	Материал	Преимущества	Недостатки	Область применения
Штыревые	Фарфор, стекло, полимер	Простота монтажа, надежность	Ограничение по напряжению	ВЛ до 35 кВ
Подвесные	Стекло, фарфор, полимер	Гибкость, высокая изоляция, ремонтопригодность	Больший вес (у фарфора и стекла)	ВЛ 6 кВ и выше
Опорные	Фарфор, полимер	Высокая механическая прочность	Стоимость	Подстанции, РУ
Проходные	Фарфор, стекло, полимер	Герметичность, теплостойкость	Сложность монтажа	Трансформаторы, вводы



Критерии выбора изоляторов

При выборе необходимо учитывать:

• Номинальное напряжение линии или оборудования
• Климатические условия эксплуатации
• Уровень загрязнения окружающей среды
• Требования к механической прочности
• Экономическую целесообразность

Современный рынок высоковольтного электрооборудования предлагает широкий выбор изоляторов, каждый из которых обладает своими уникальными характеристиками и преимуществами. Грамотный выбор с учетом специфики объекта и условий эксплуатации позволяет обеспечить надежную и безопасную работу энергетических систем, снизить эксплуатационные расходы и повысить срок службы оборудования. Специалисты компании ТАИЗ всегда готовы проконсультировать вас по вопросам подбора и эксплуатации, а также предложить современные решения для любых задач в области высоковольтной изоляции.
